车机如何安装？

老车如何安装车机？

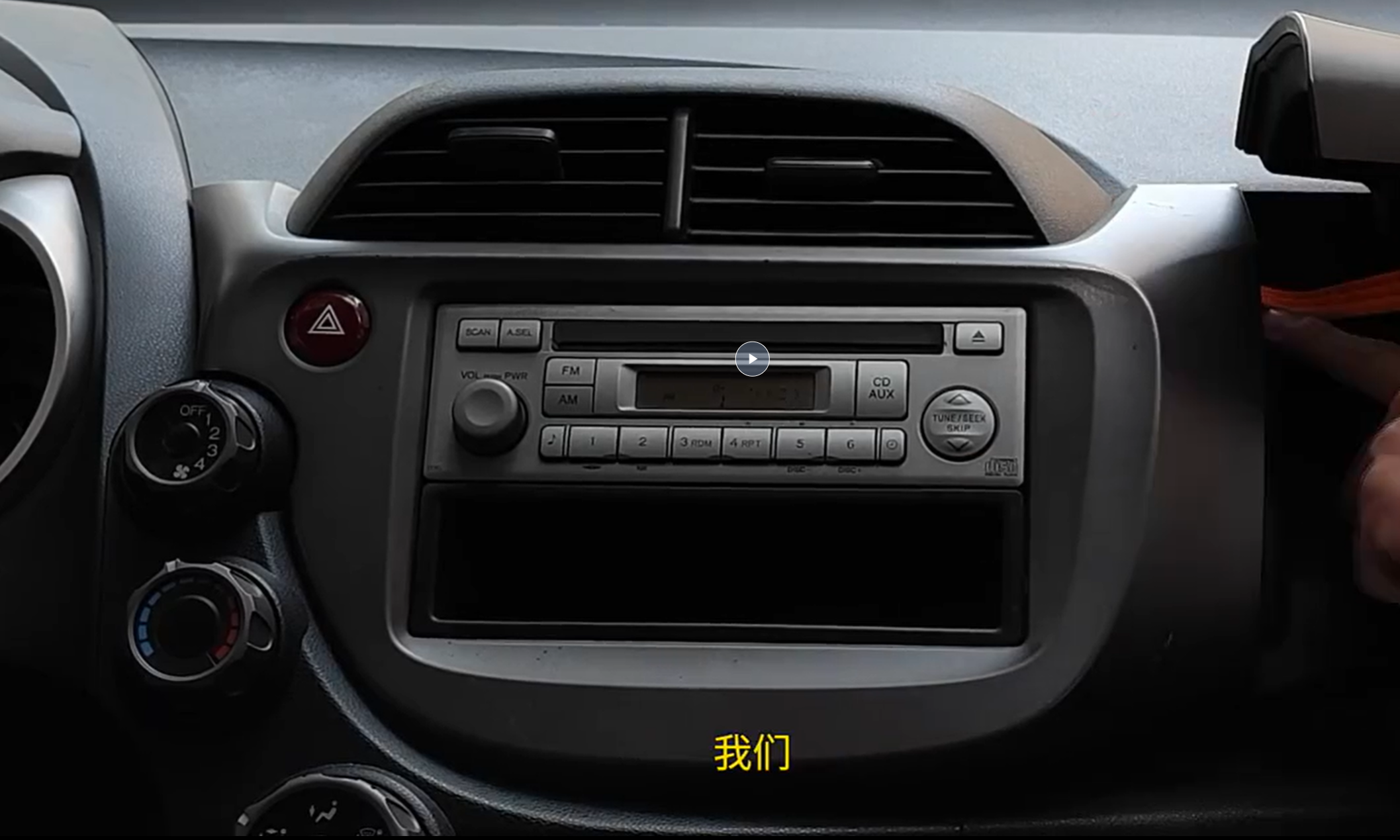

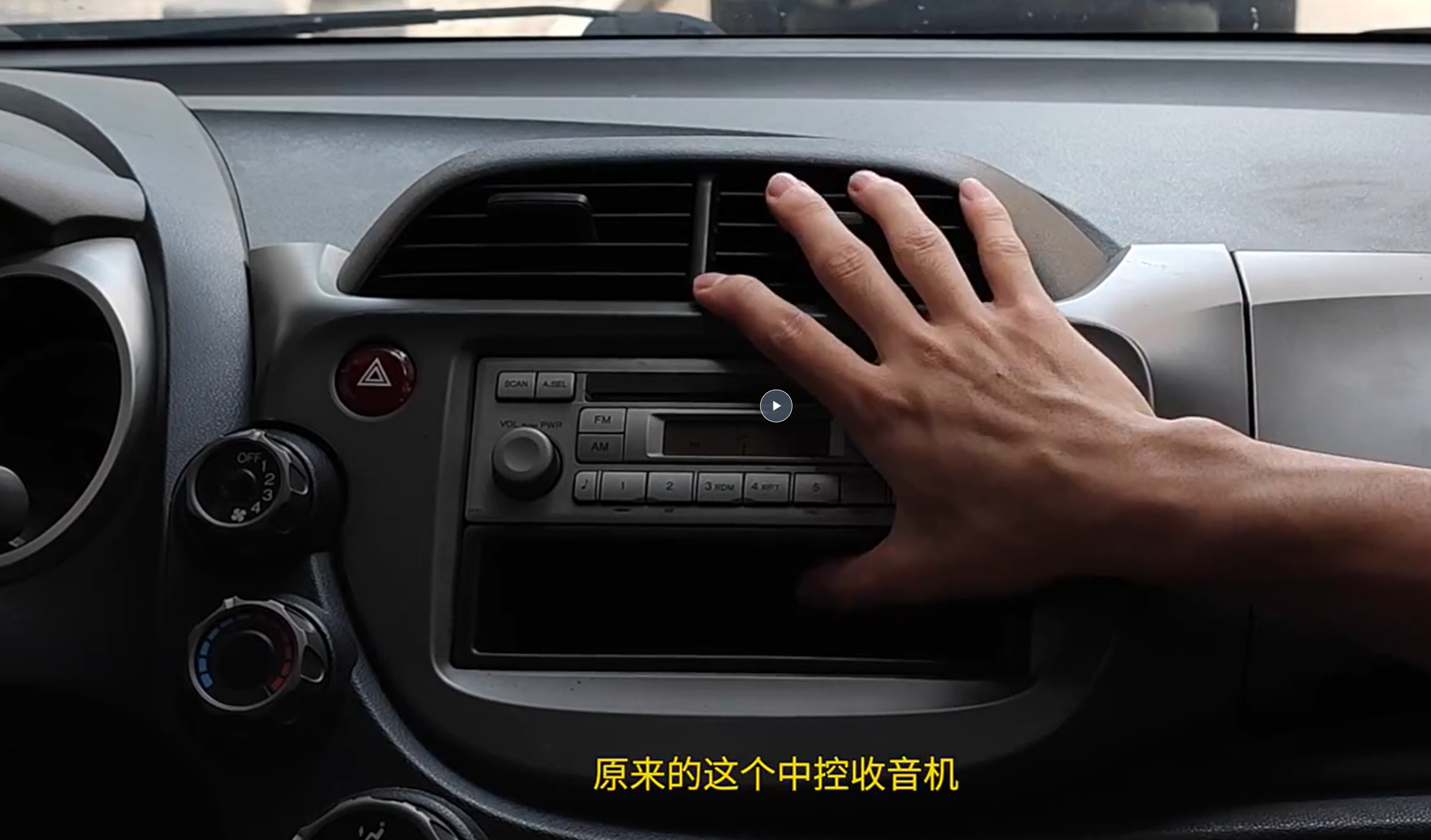

老车只有收音机，功能少，听歌也费劲

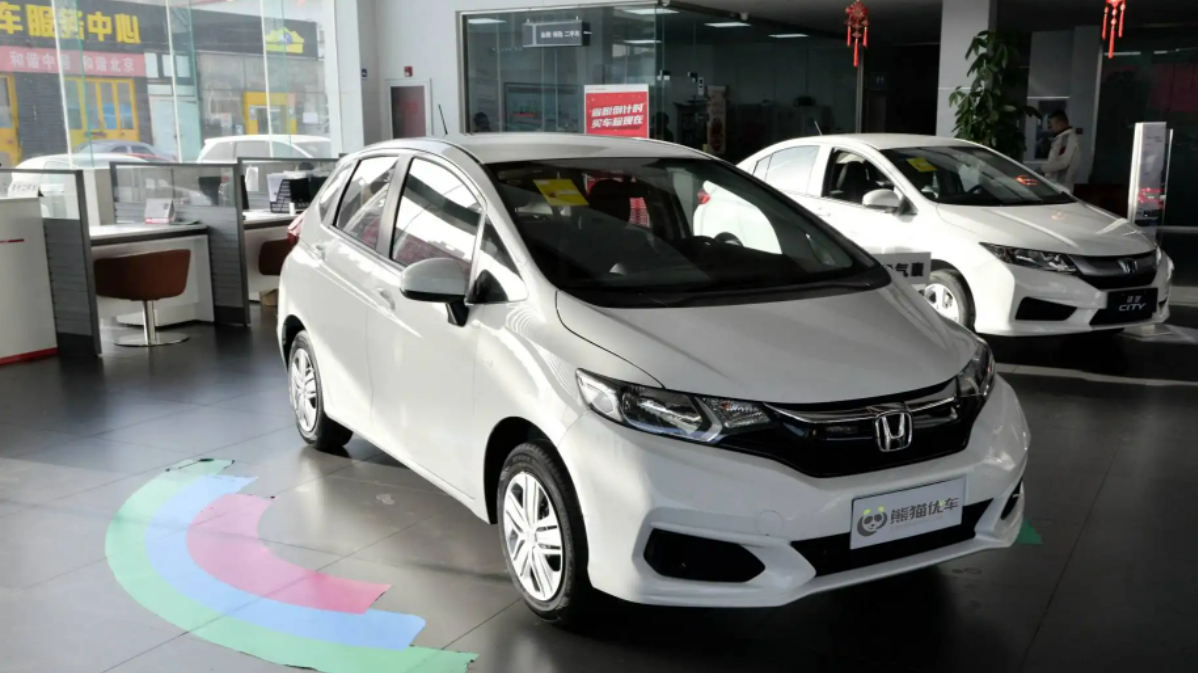

今天尝试给09年的本田飞度装上兜风车机

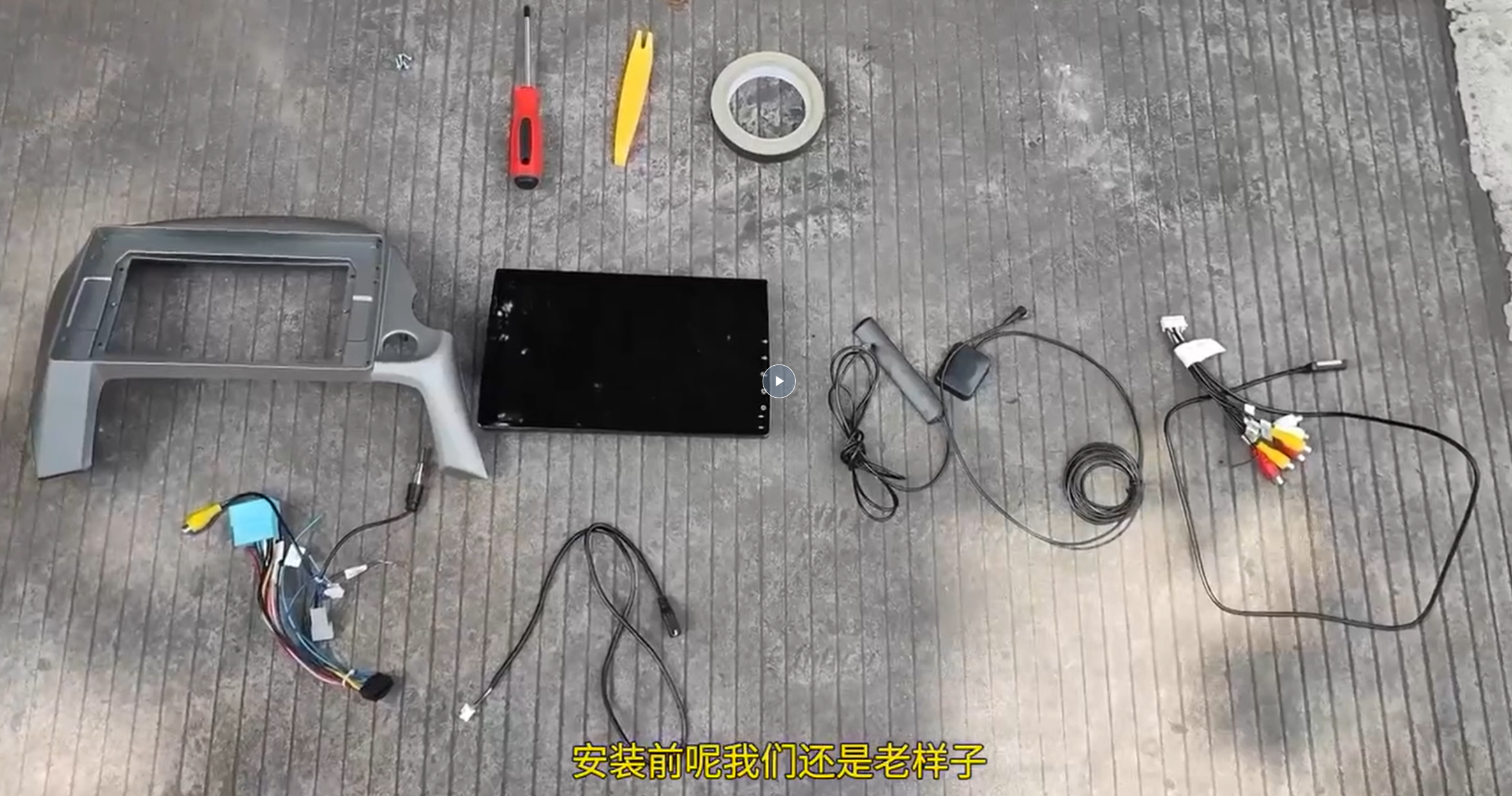

1、检查配件
开始安装前，先把配件盒所需工具检查好
1、螺丝刀
2、撬棍
3、醋酸胶布

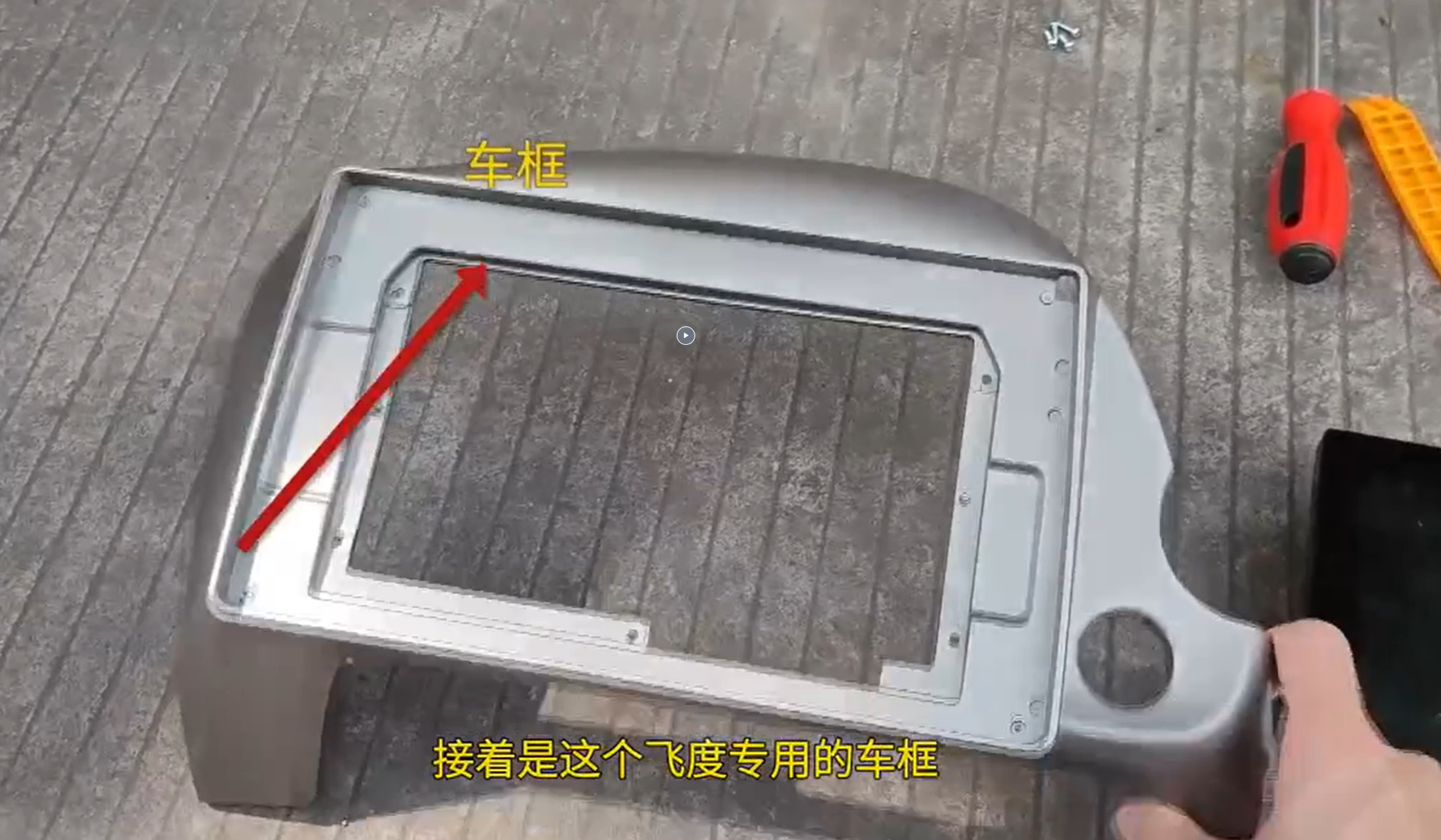

4、专车专用框
5、主机
6、4g天线
7、GPS天线
8、外置卡槽线
9、专车专用电源线
10、USB线

2、拆中控
每辆车的中控结构不一样

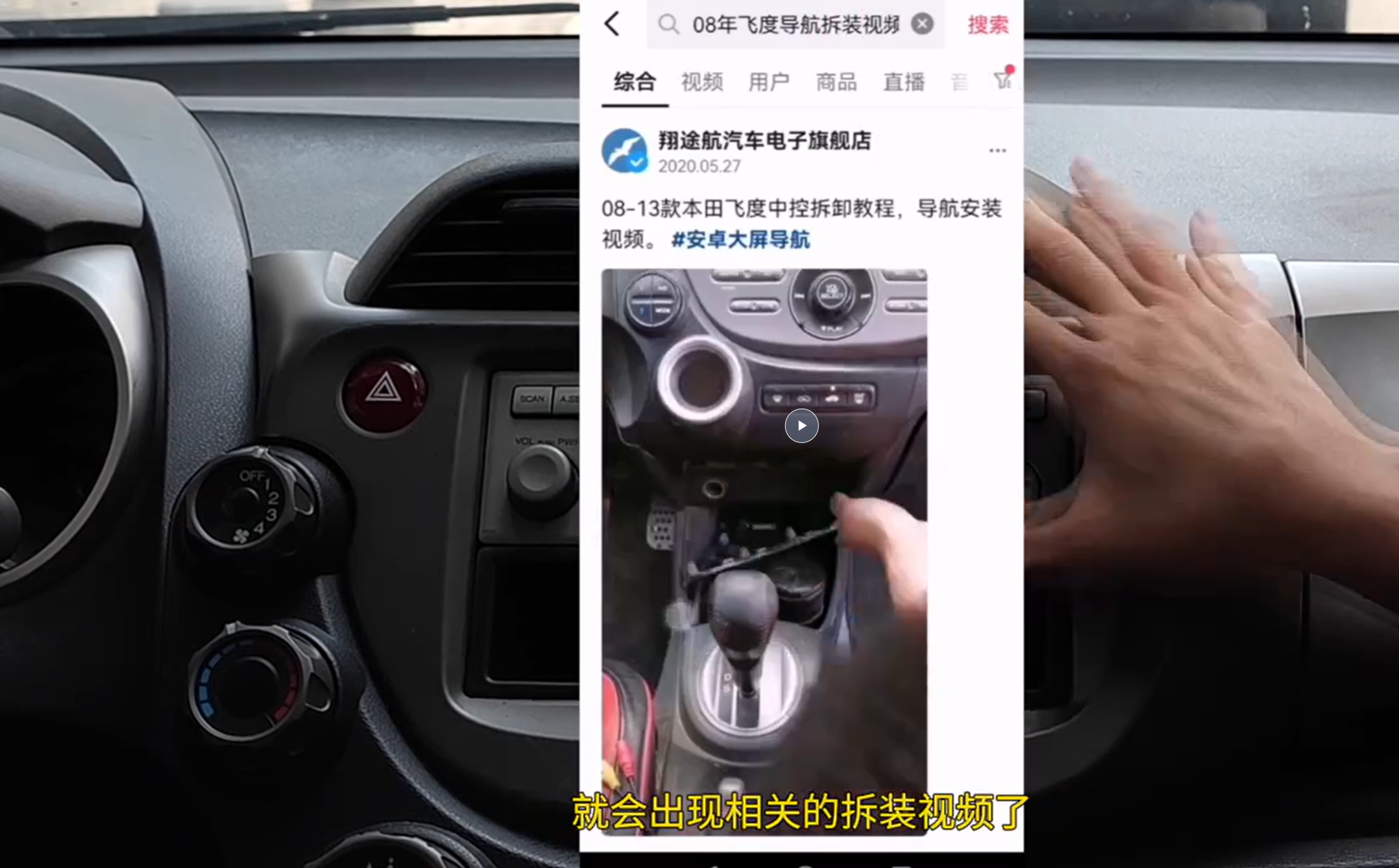

所以这当中的技巧就是，看别人是怎么拆的
我们照着拆

抖音、百度搜索基本都能找到。

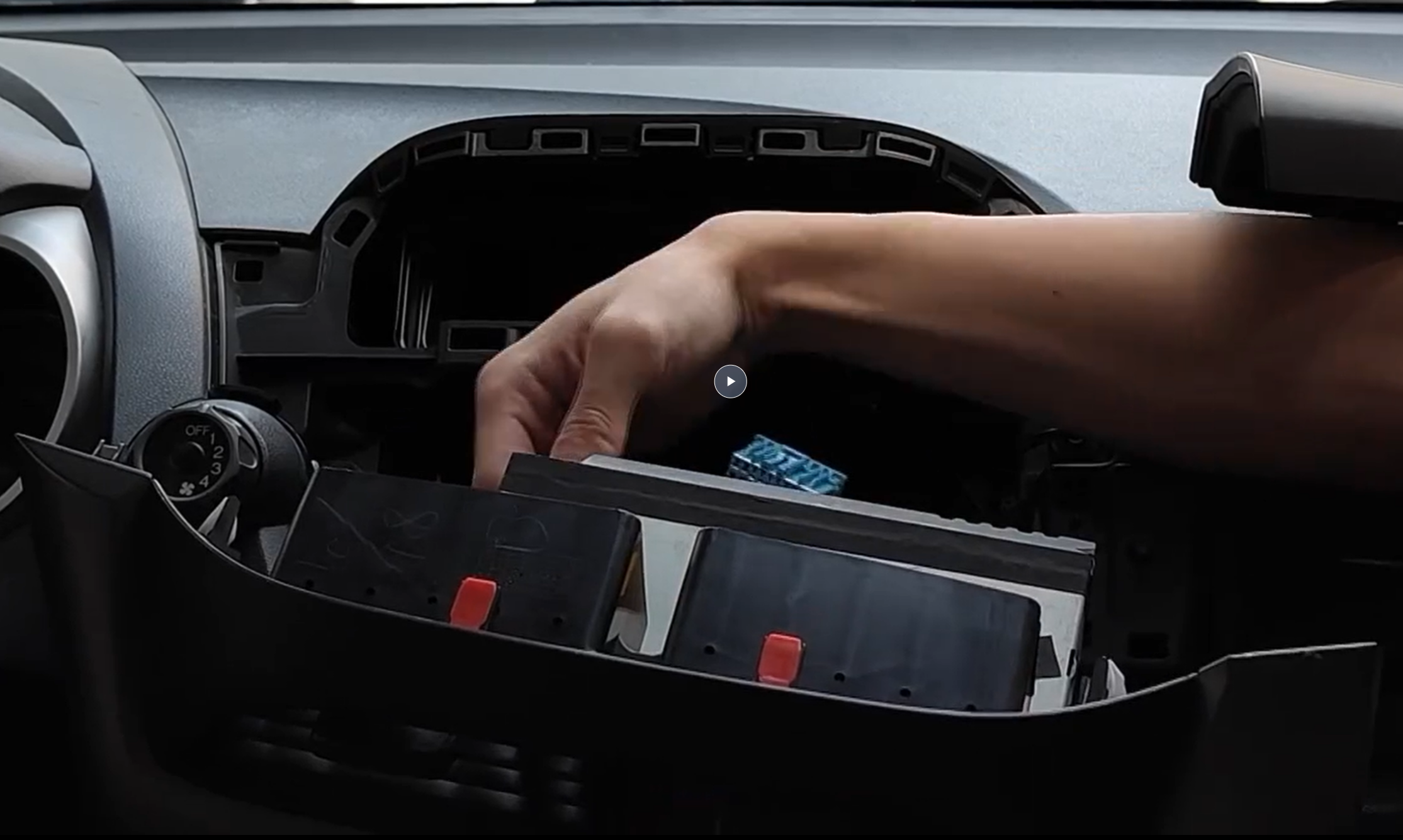

原车中控撤掉
拆开后，先把线束啥的都拔掉。
接着把原车中控撤掉。

3、换兜风车机上
把专车专用框和主机套上。
四个螺丝固定上主机就好了。

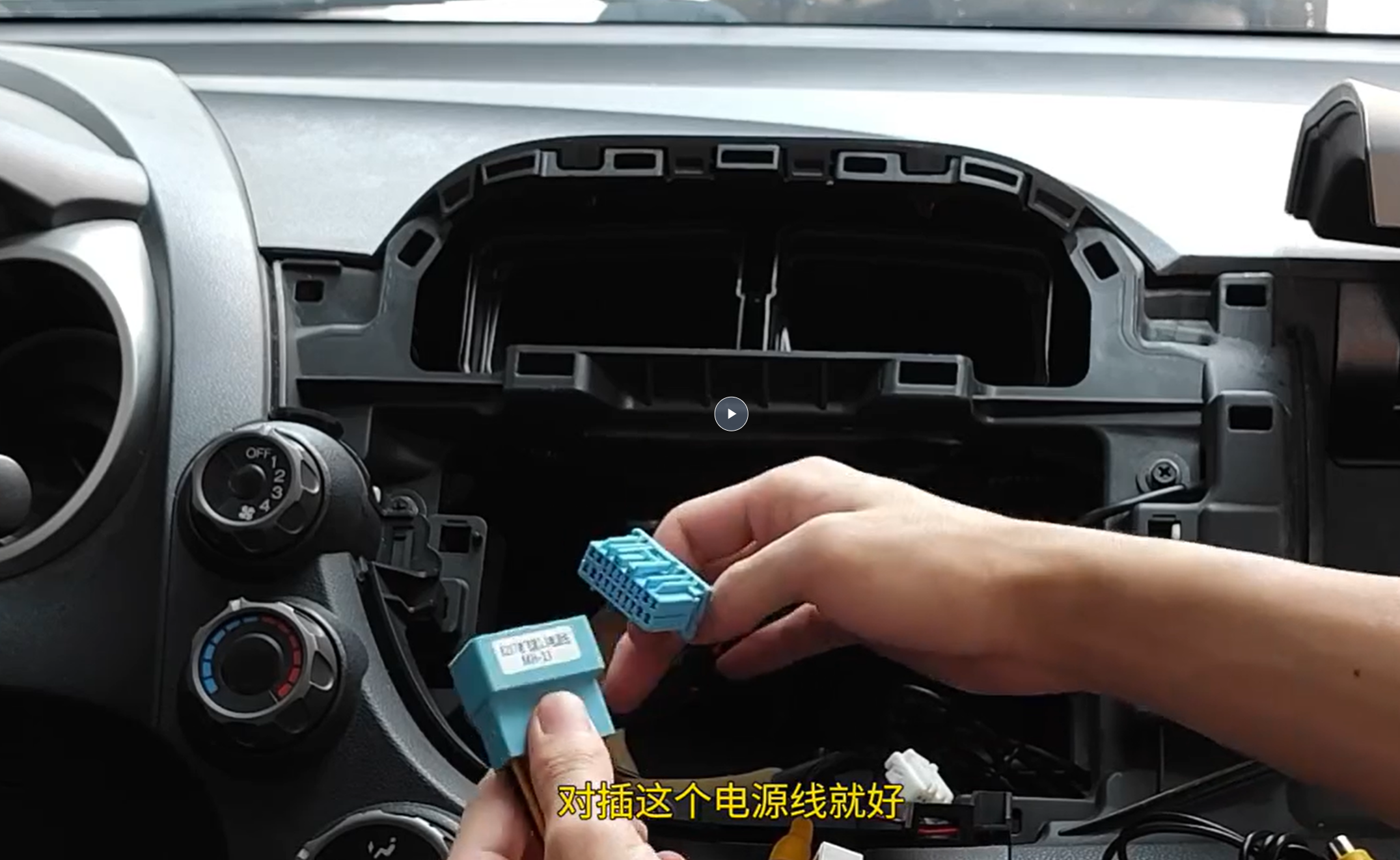

4、相关线束接上
线束连接看起来复杂，实则一点也不复杂
只要接口对插就可以了。
哪里有插口对着就能插上

5、打火看效果
线束接上了之后呢，我们就可以打火进行看效果了
试一试各个功能是否正常
确认正常，我们在进行布线，以免做了无用功

6、走线
接着我们看是走线
其实主要是走这四根线

1、外置卡槽
2、USB线束
3、4g天线
4、gps天线
其中外置卡槽和USB线束的归宿是要到副驾驶的储物箱
4g天线是在A柱里面

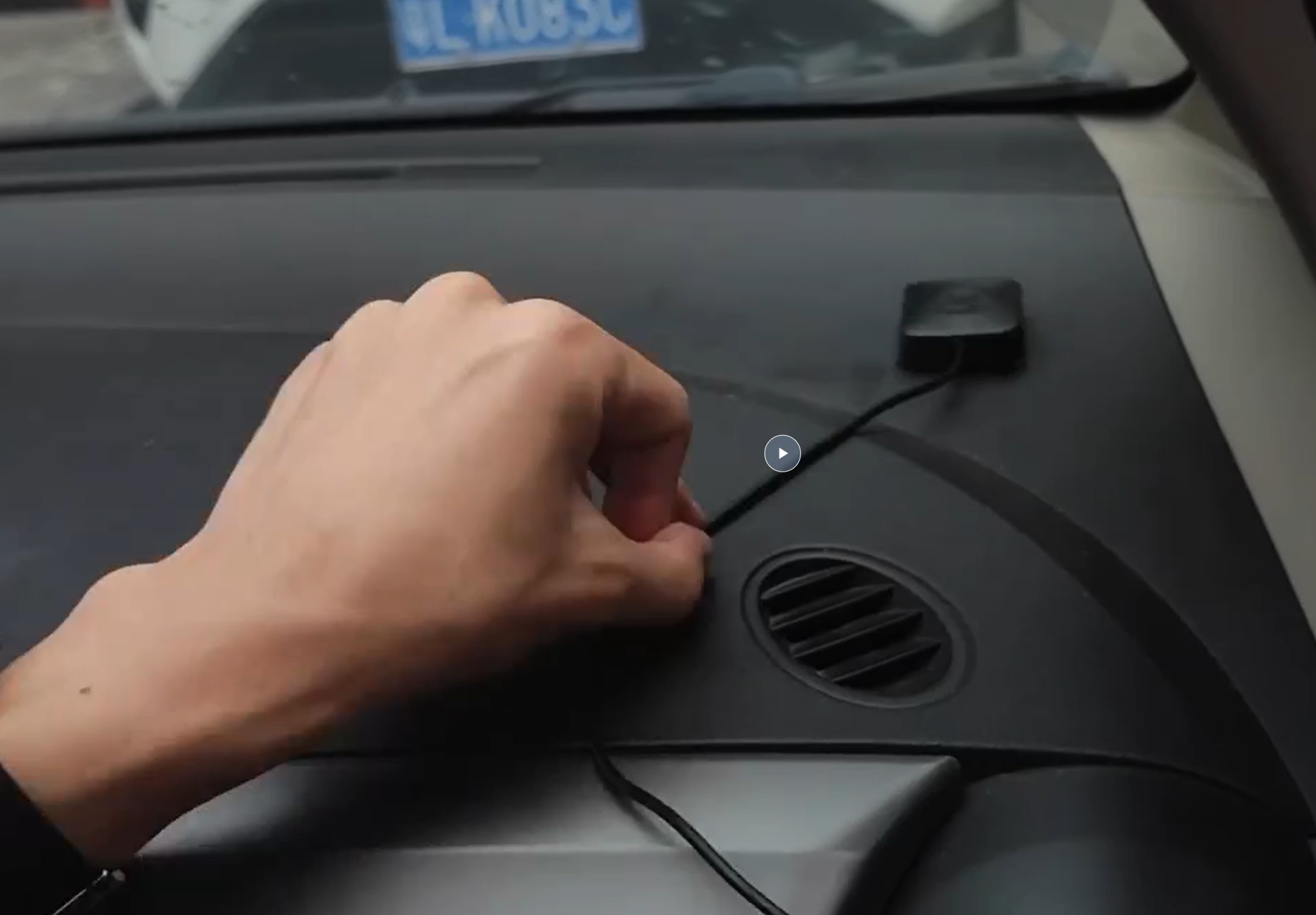

GPS天线是在挡风玻璃下面

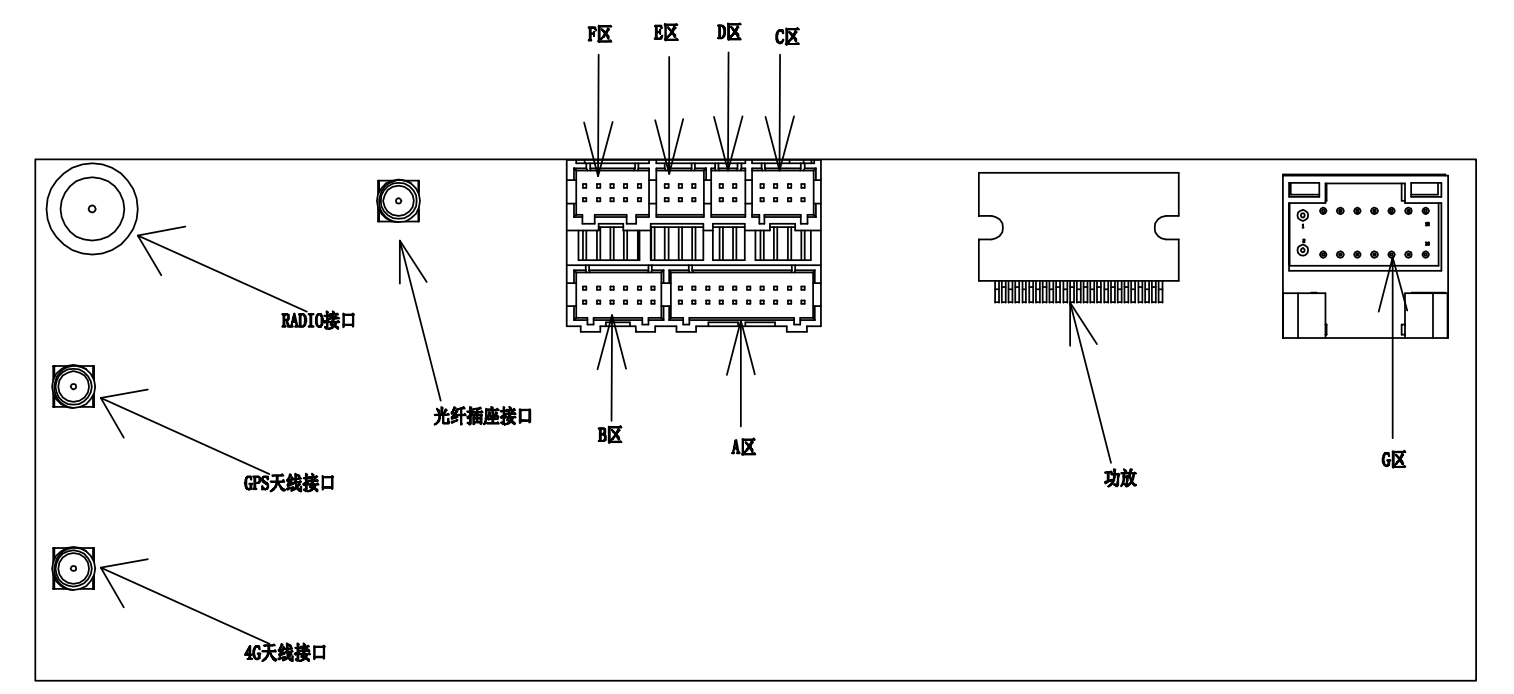

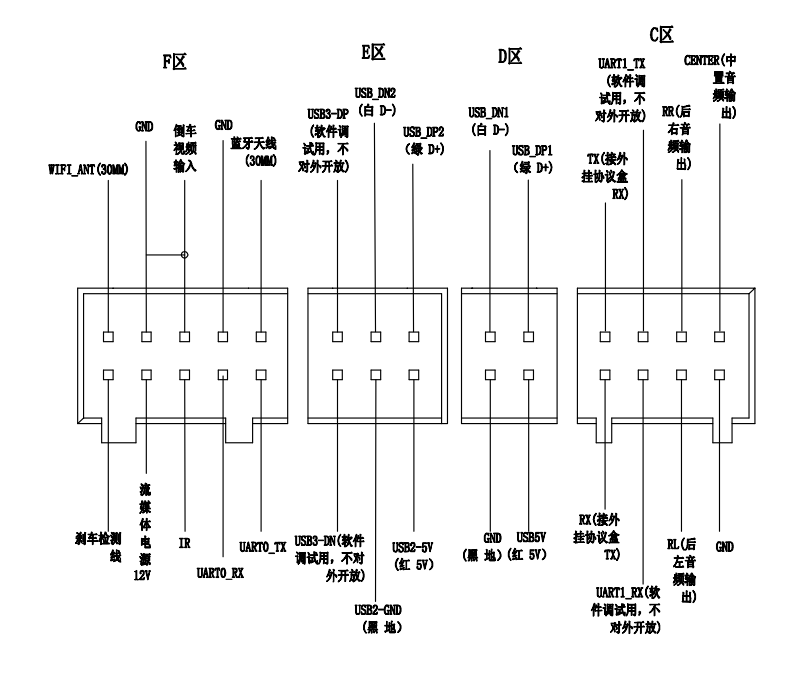

车机接口解析

车机背后的接口这么多，都是干嘛的？有什么作用？
以TS10为例：

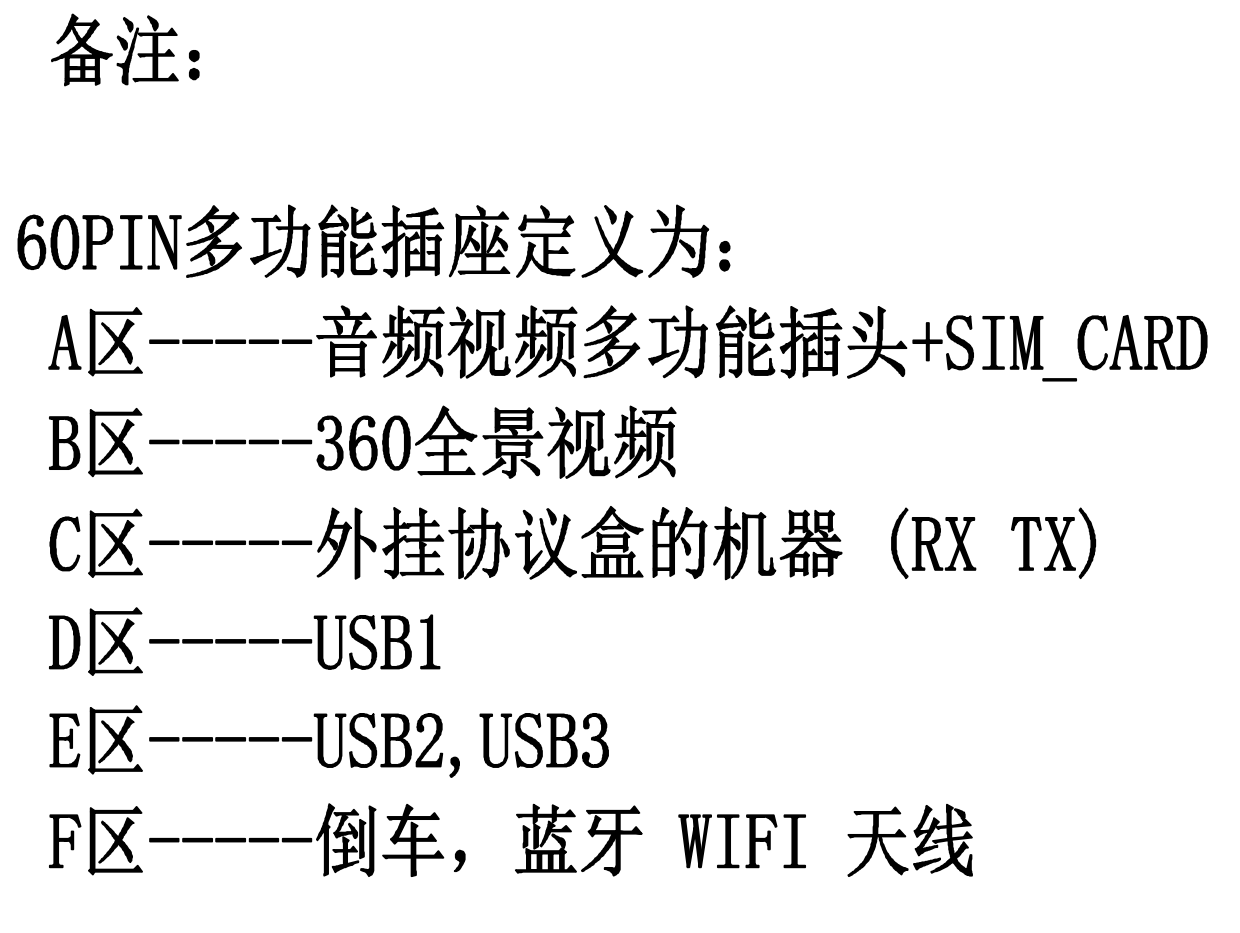

备注：

详细注释1：

详细注释2：

对照实物接口来逐一看：

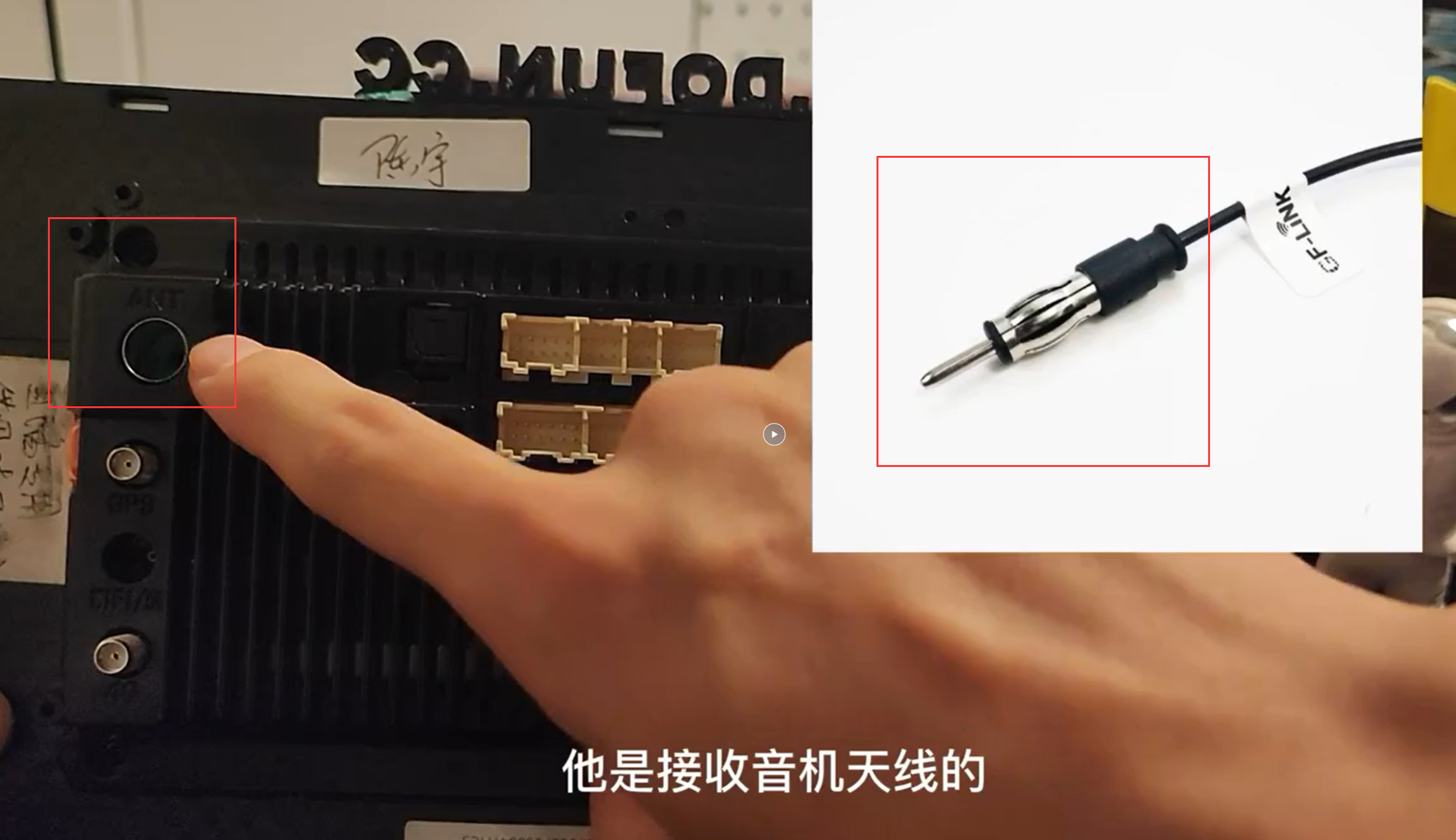

1、收音接口
标识字样为：ANT
作用：连接原车的收音机天线，来到达收音效果

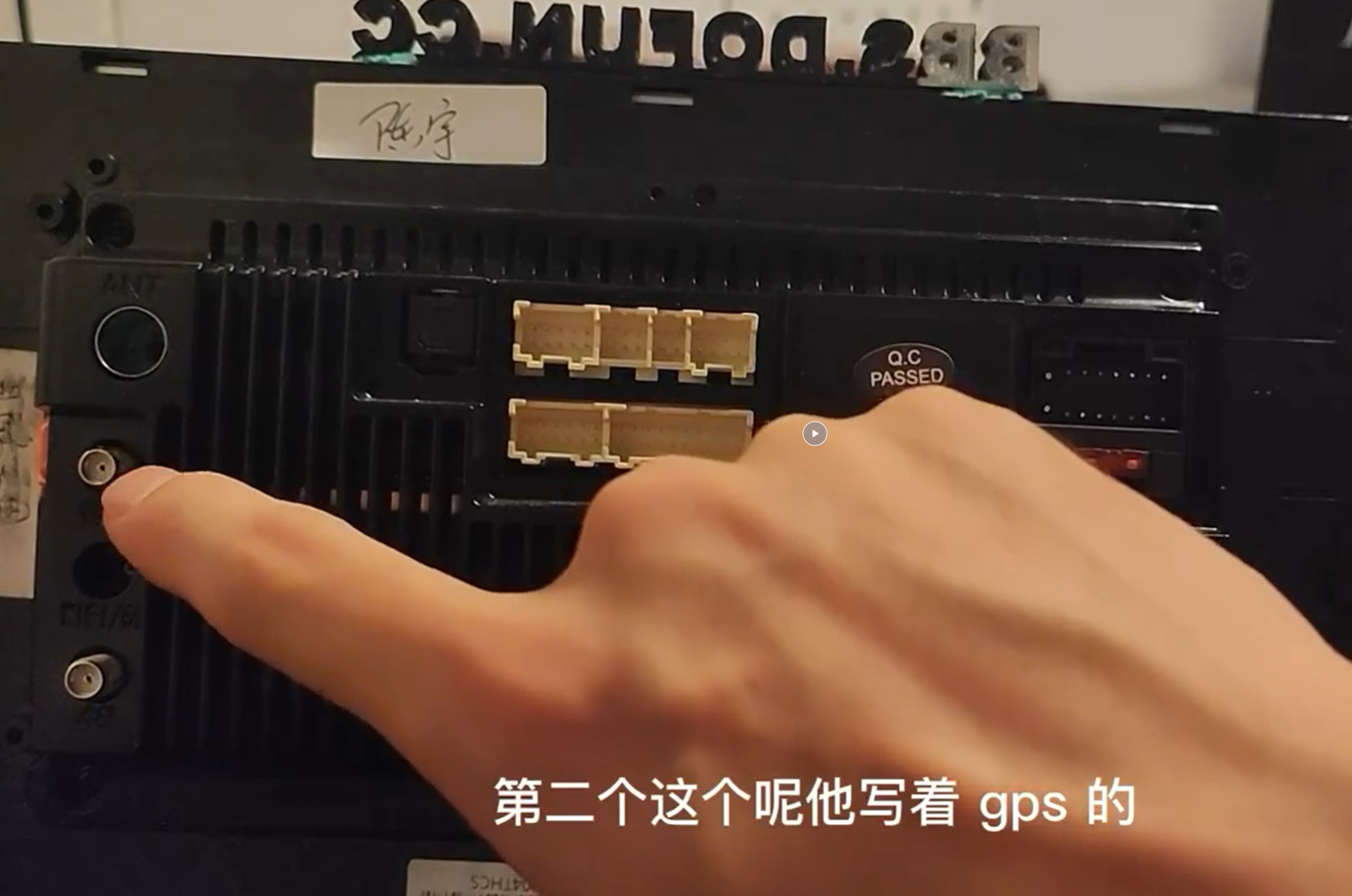

2、GPS天线
标识字样为：GPS
作用：为车机提供GPS信号，以到达正常导航

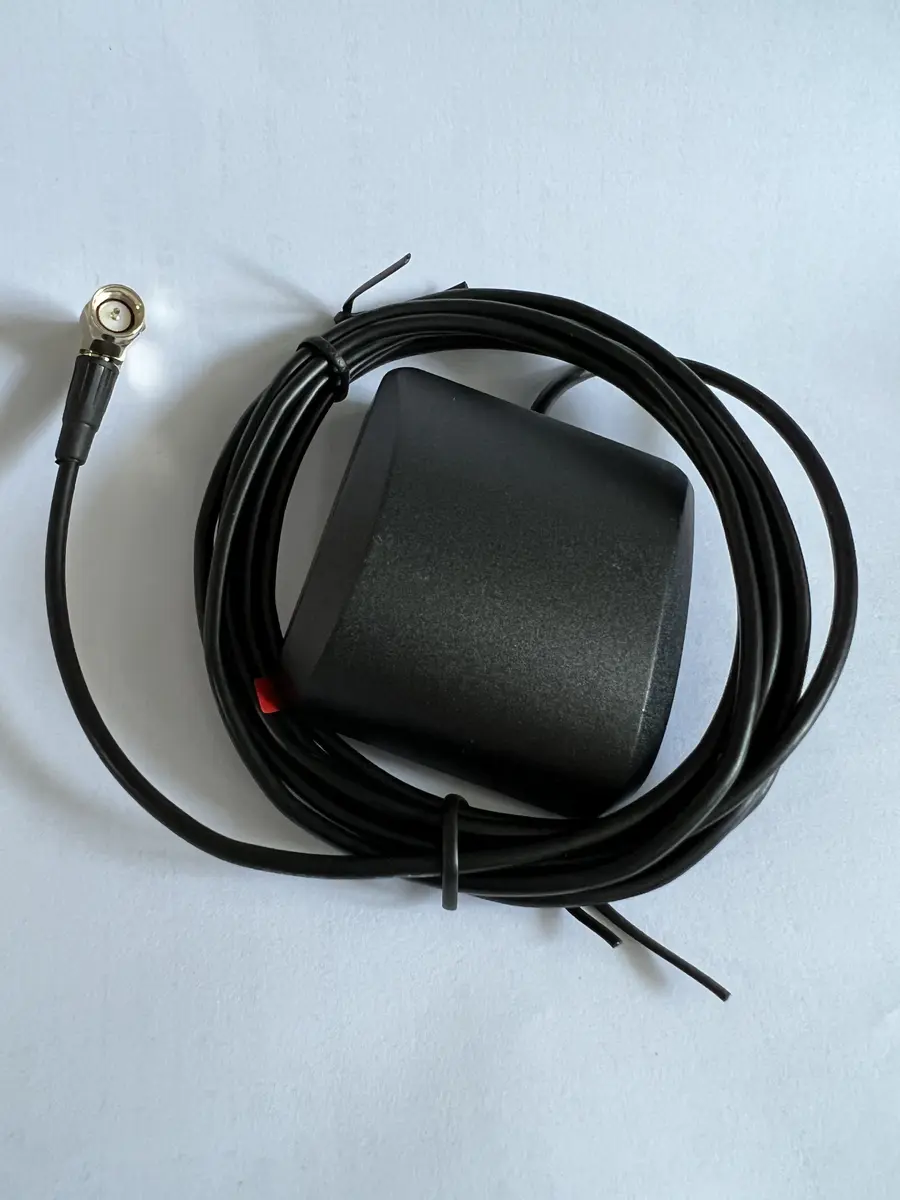

GPS天线长什么样子？

3、4G天线
标识字样为：4G
作用：给车机提供4G信号，以到达快速上网效果
注意：如WIFI版本车机，则此接口不需要连接。

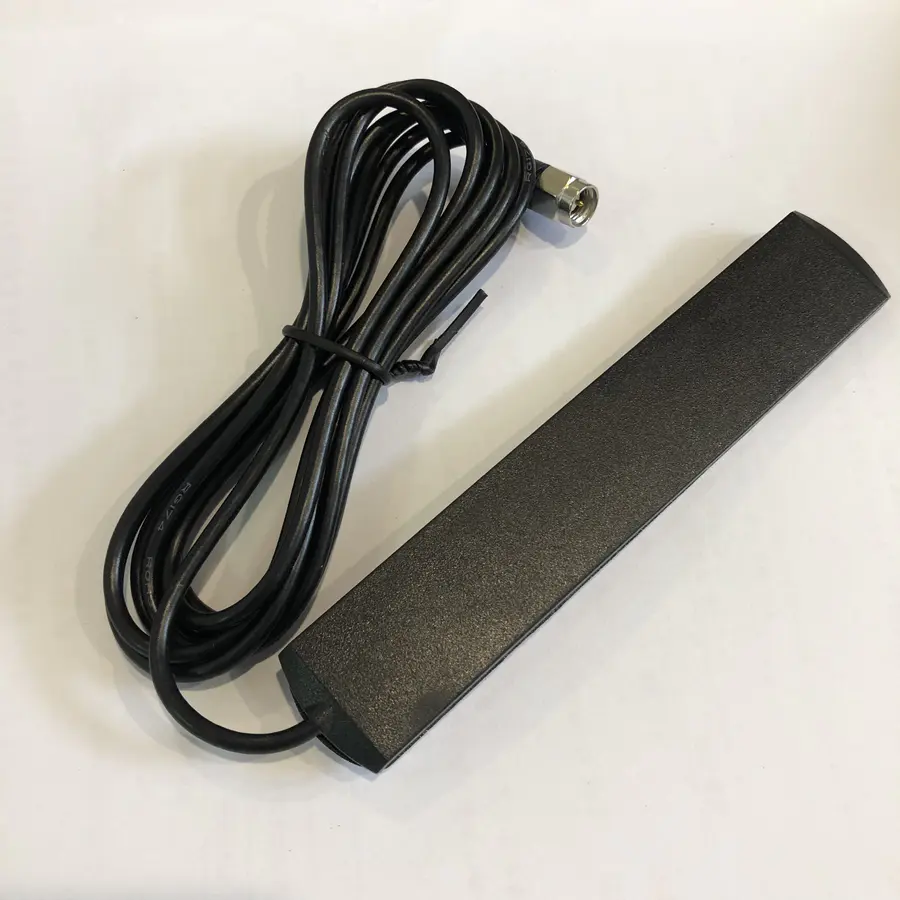

4G天线长啥样子？
四方形长条为4G天线

两个天线的连接方法都是一样的
对准针孔拧进去就好

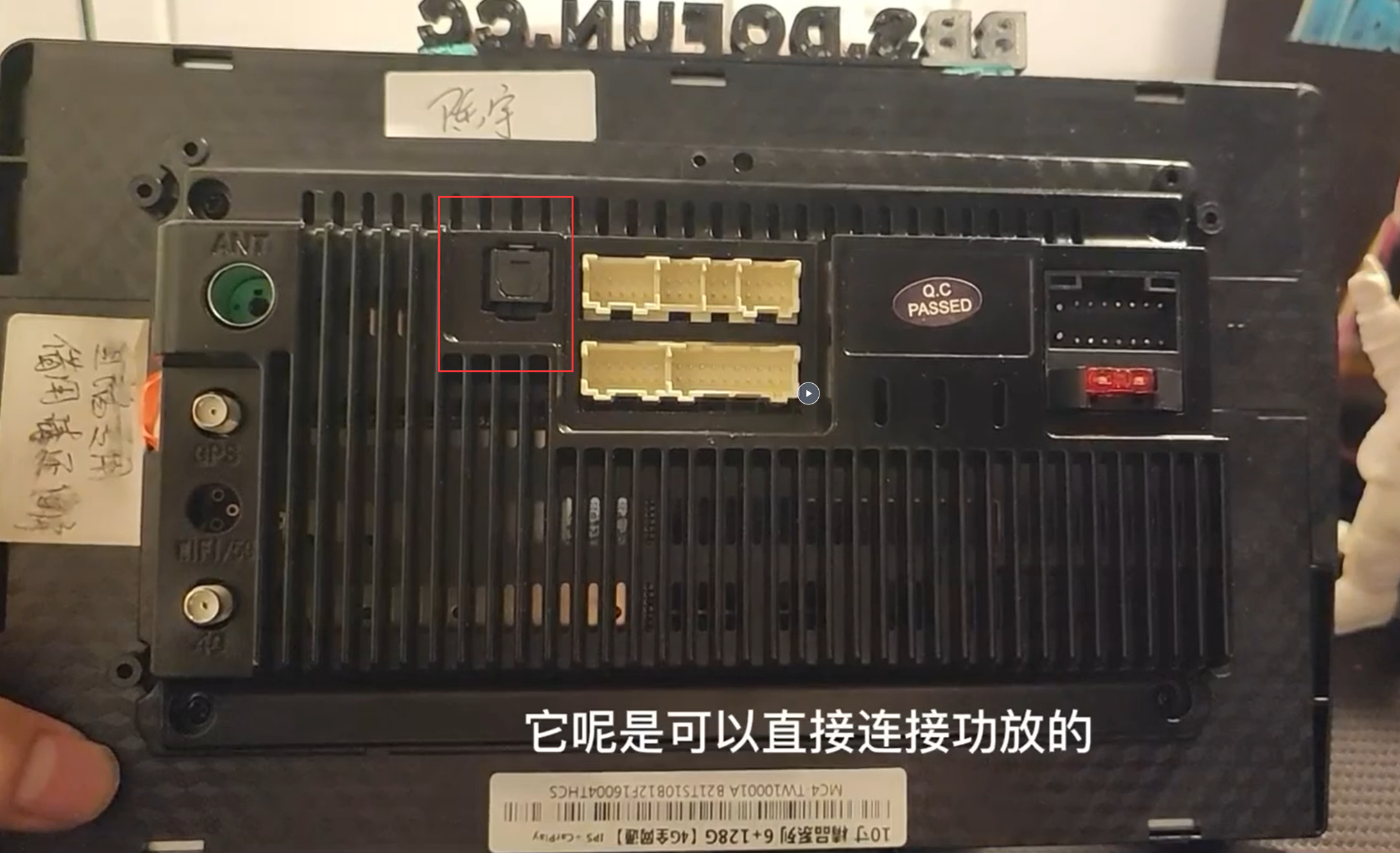

4、光纤接口
功能是：接功放。通常是高端机型有
当发烧友需要另外接功放时，可通过此接口。

5、USB接口

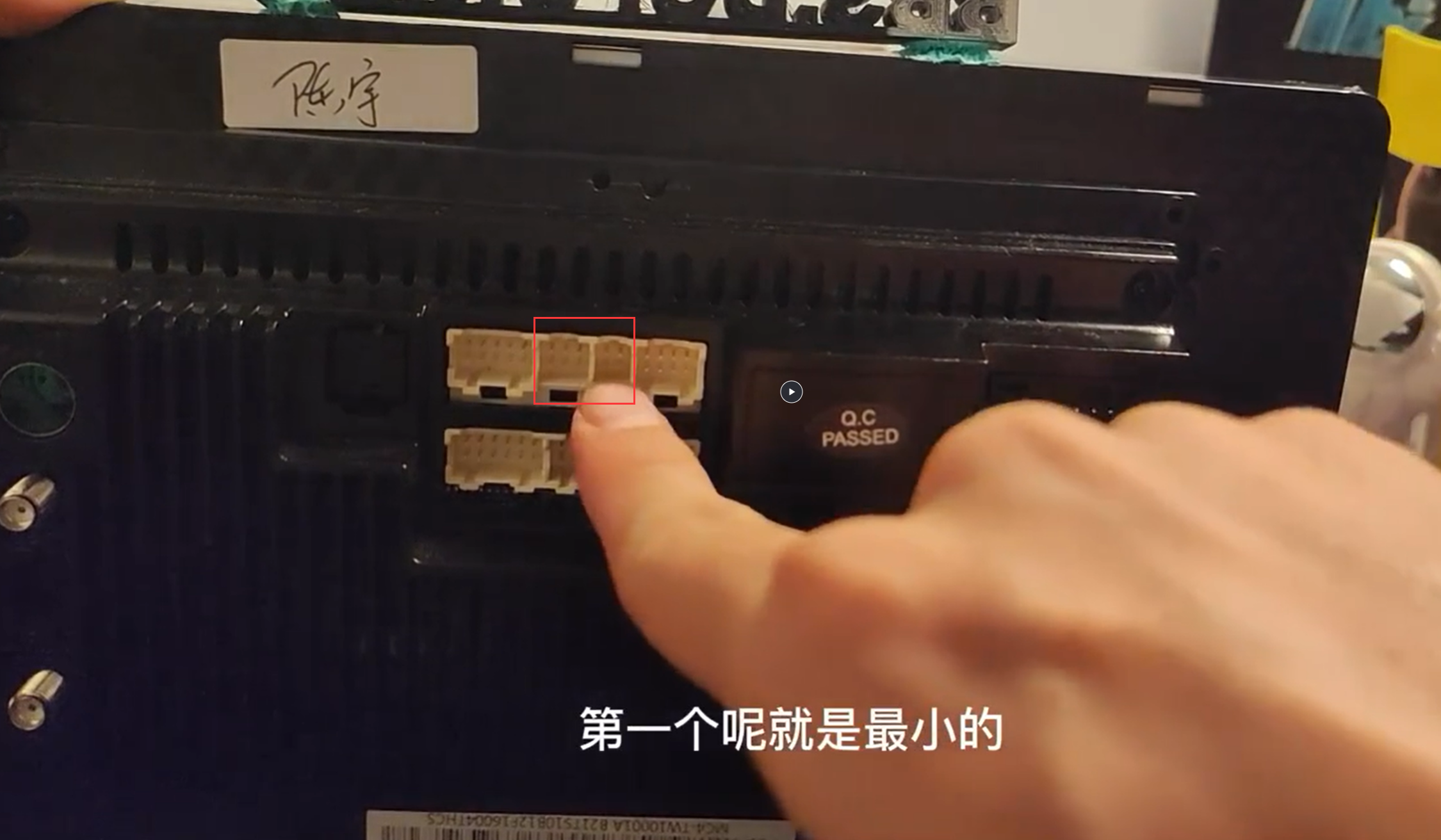

4个针孔和6个针孔都是连接USB的接口

6、协议接口

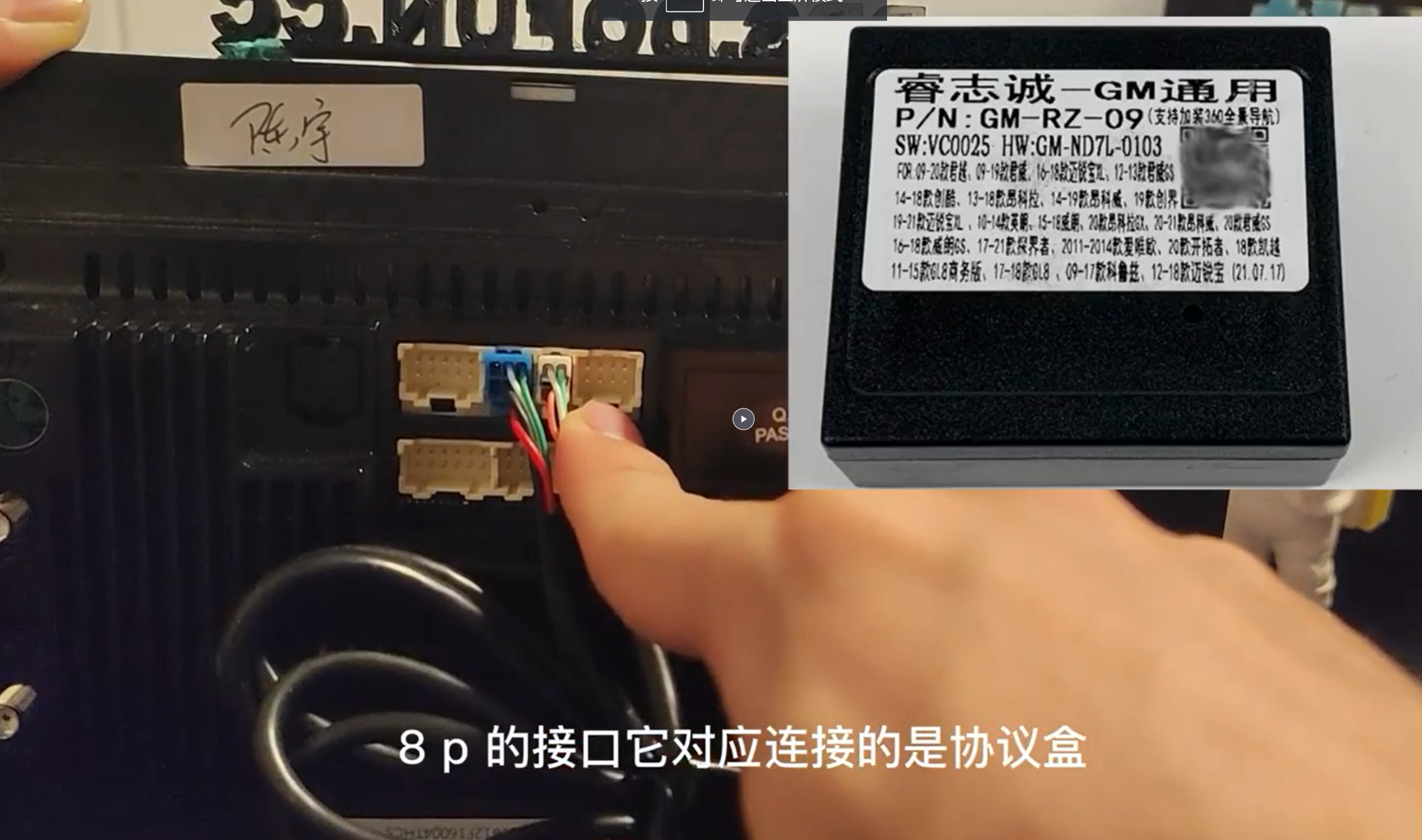

8个针孔的接口是协议盒的接口
注意：高配车型有协议的需要连接，无则不需要连接

7、倒车输入线
10个针孔的接口是倒车后视输入接口
作用：
1、连接倒车镜头
2、蓝牙/WIFI天线，强化蓝牙、wifi信号

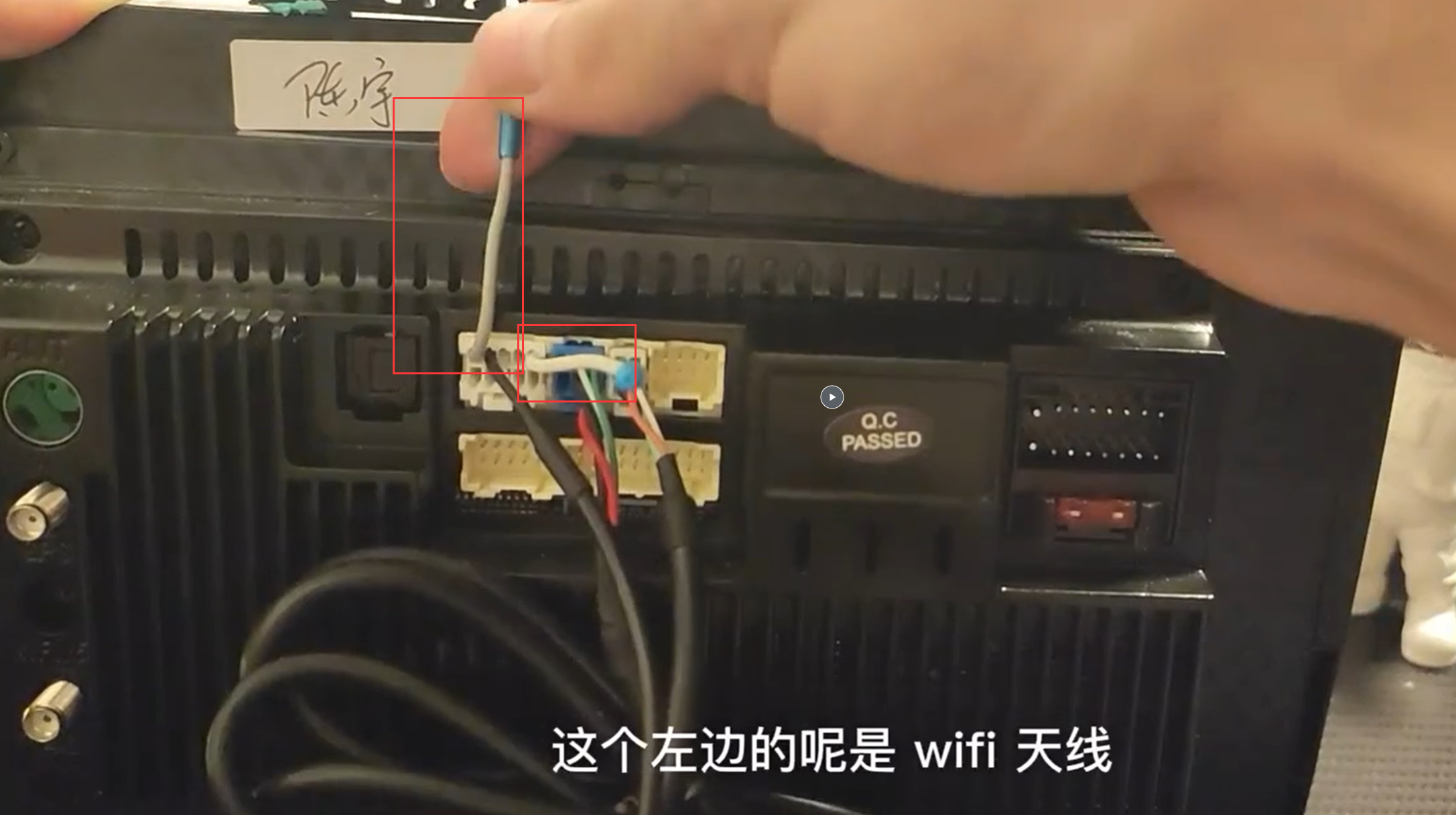

左边是WIFI天线，右边的是蓝牙天线

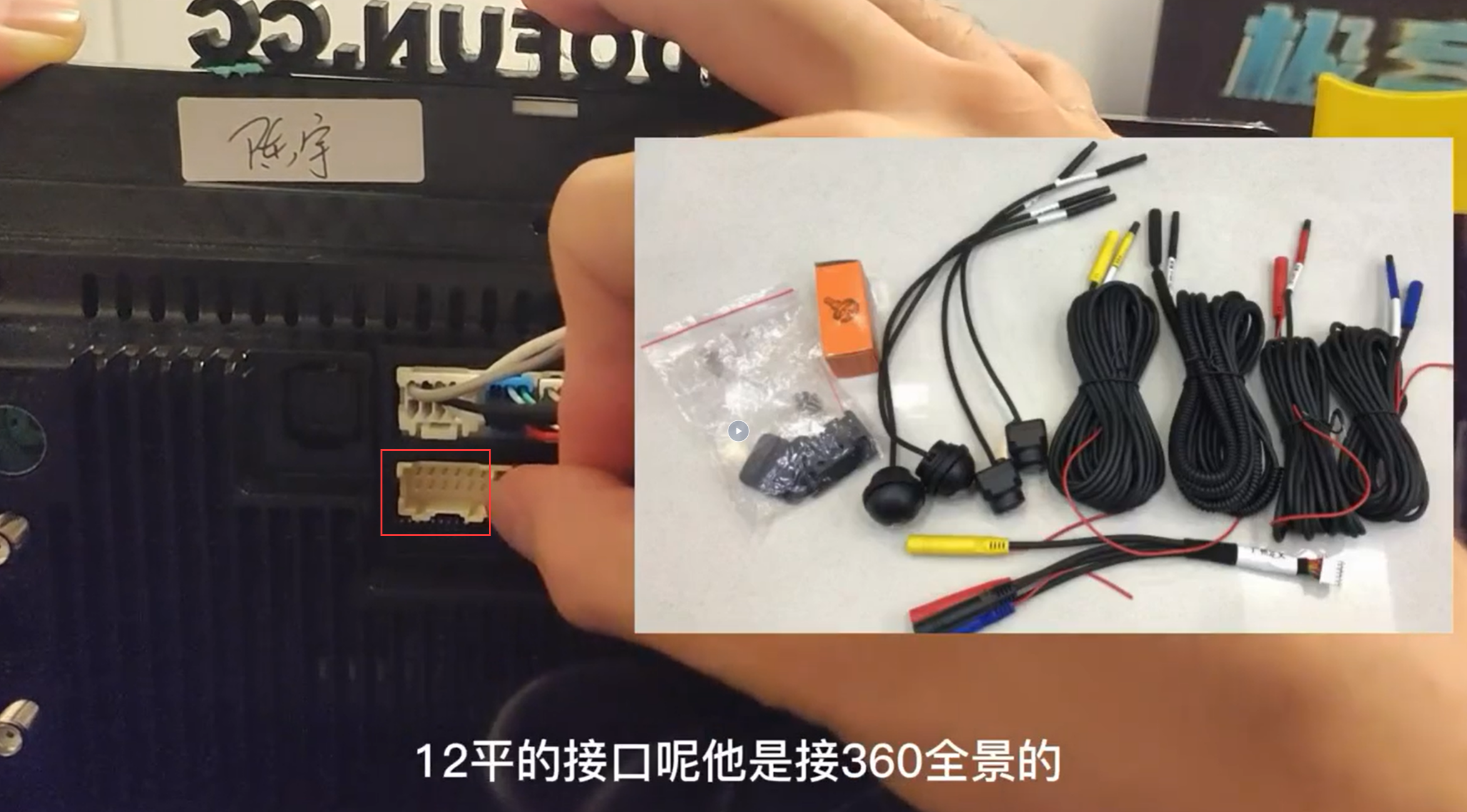

8、360全景
12个针孔的接口是360摄像头输入接口
作用：当车机为360一体机时，将360全景摄像头连接此处。

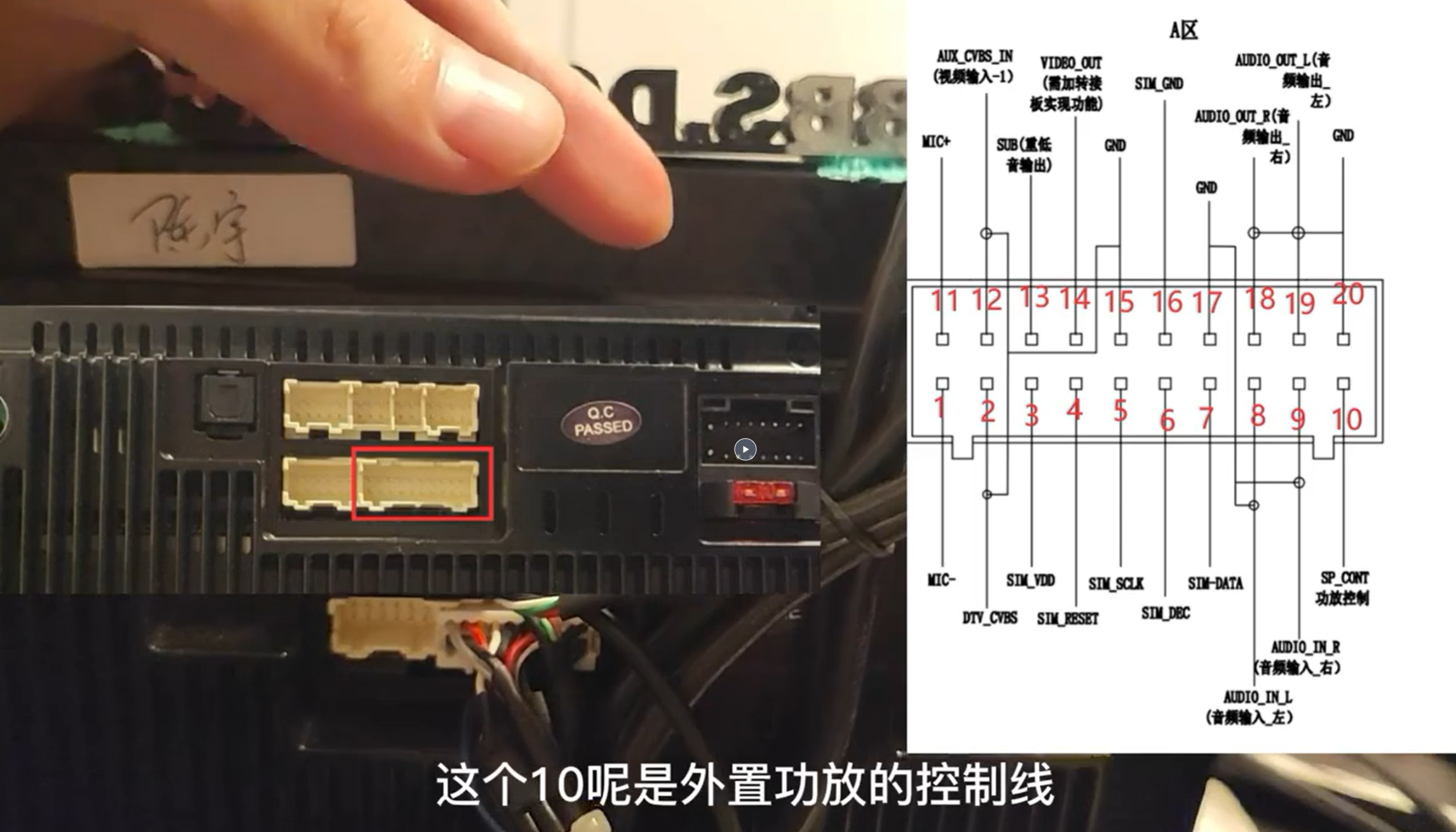

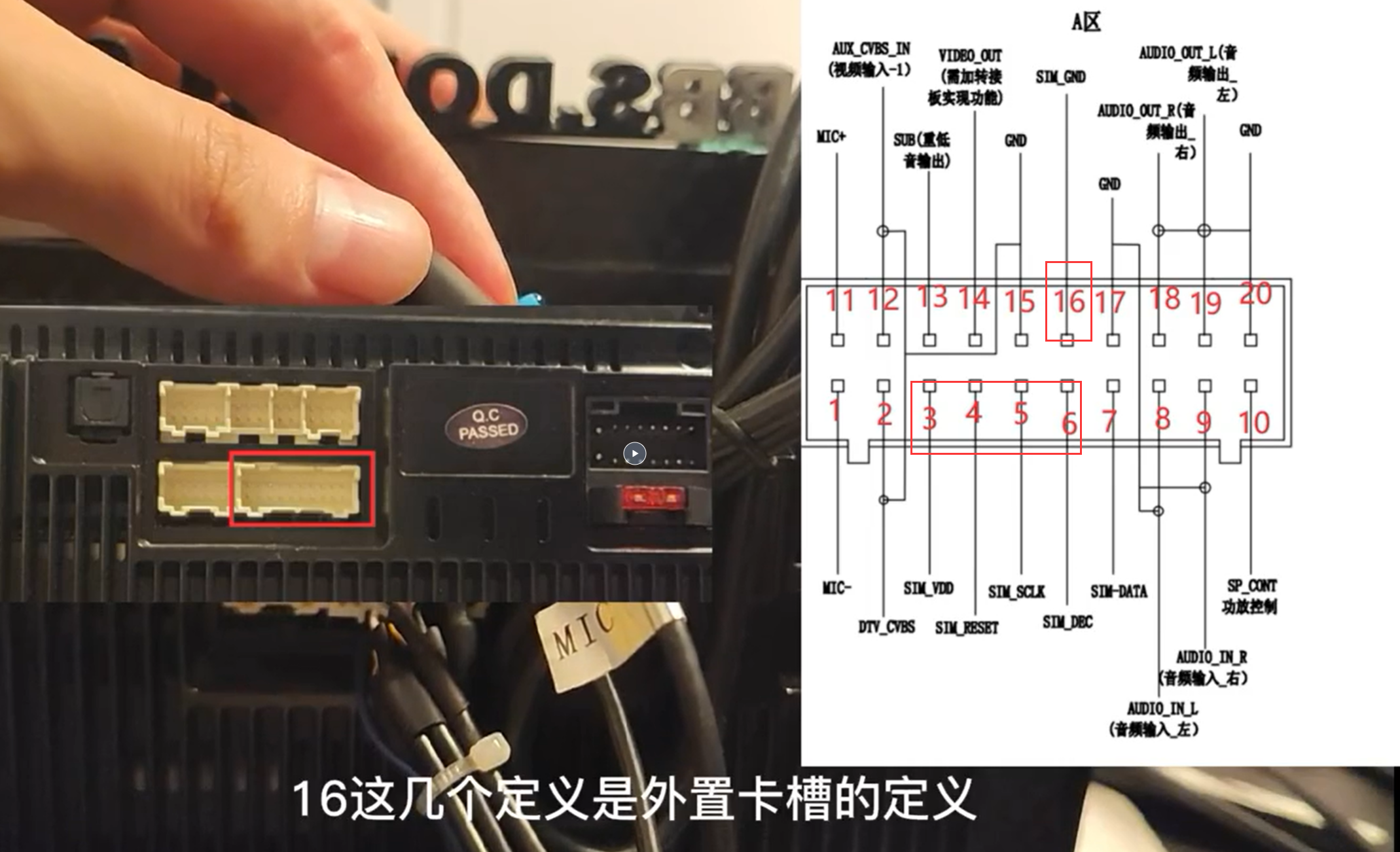

9、外置卡槽+RAC音频线
最大的20个针孔是外置卡槽+RAC音频线

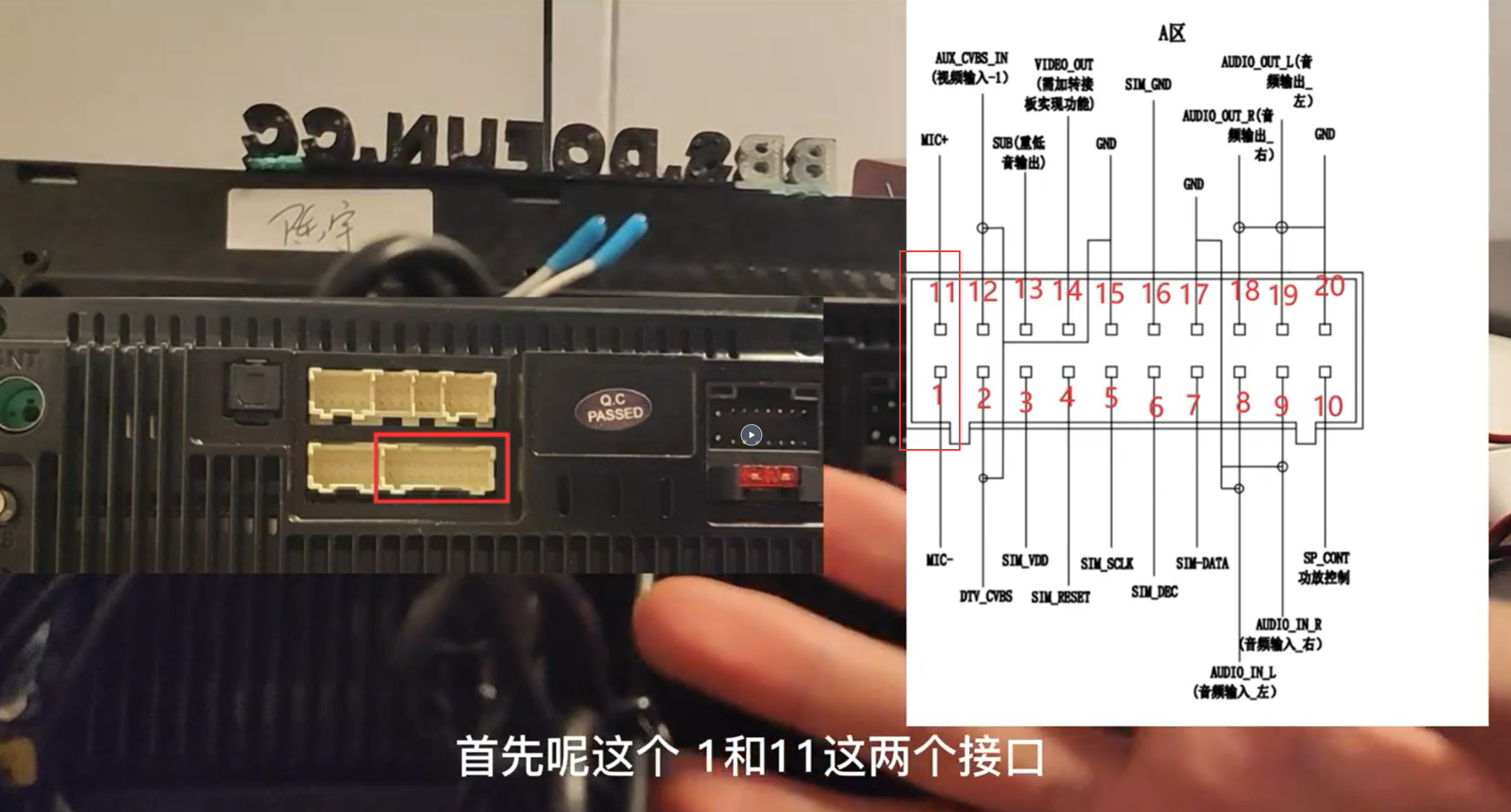

功能1车机拾音麦
如图中的1和11的接口
如果很不幸，你的车机自带的拾音麦坏掉了
但又不想拆机处理
那么接这个接口外接拾音麦是个不错的选择

功能2外置卡槽

可以连接自己的手机卡，

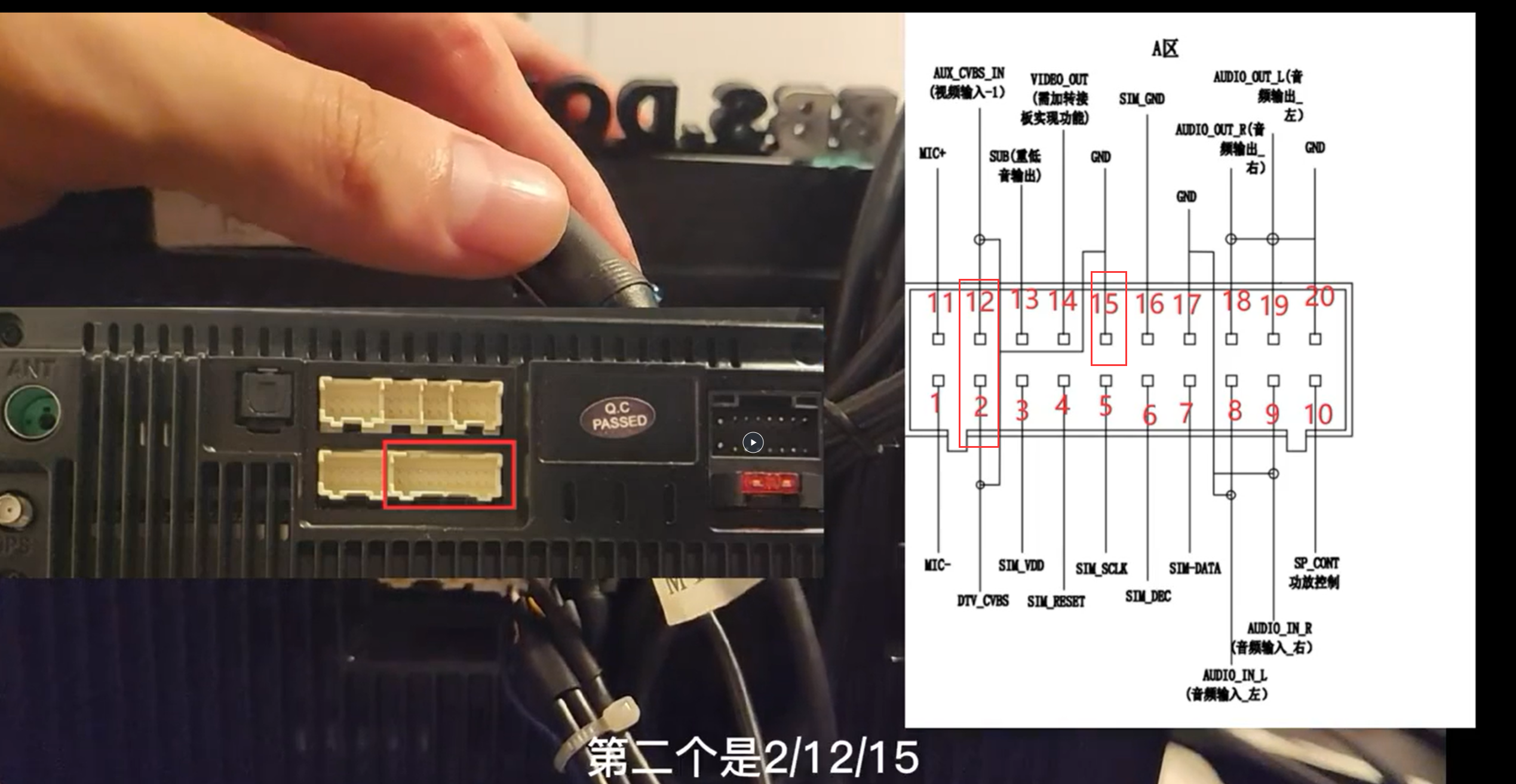

功能3视频输入
2/12/15是视频的输入口

功能4视频输出
14是视频输出口

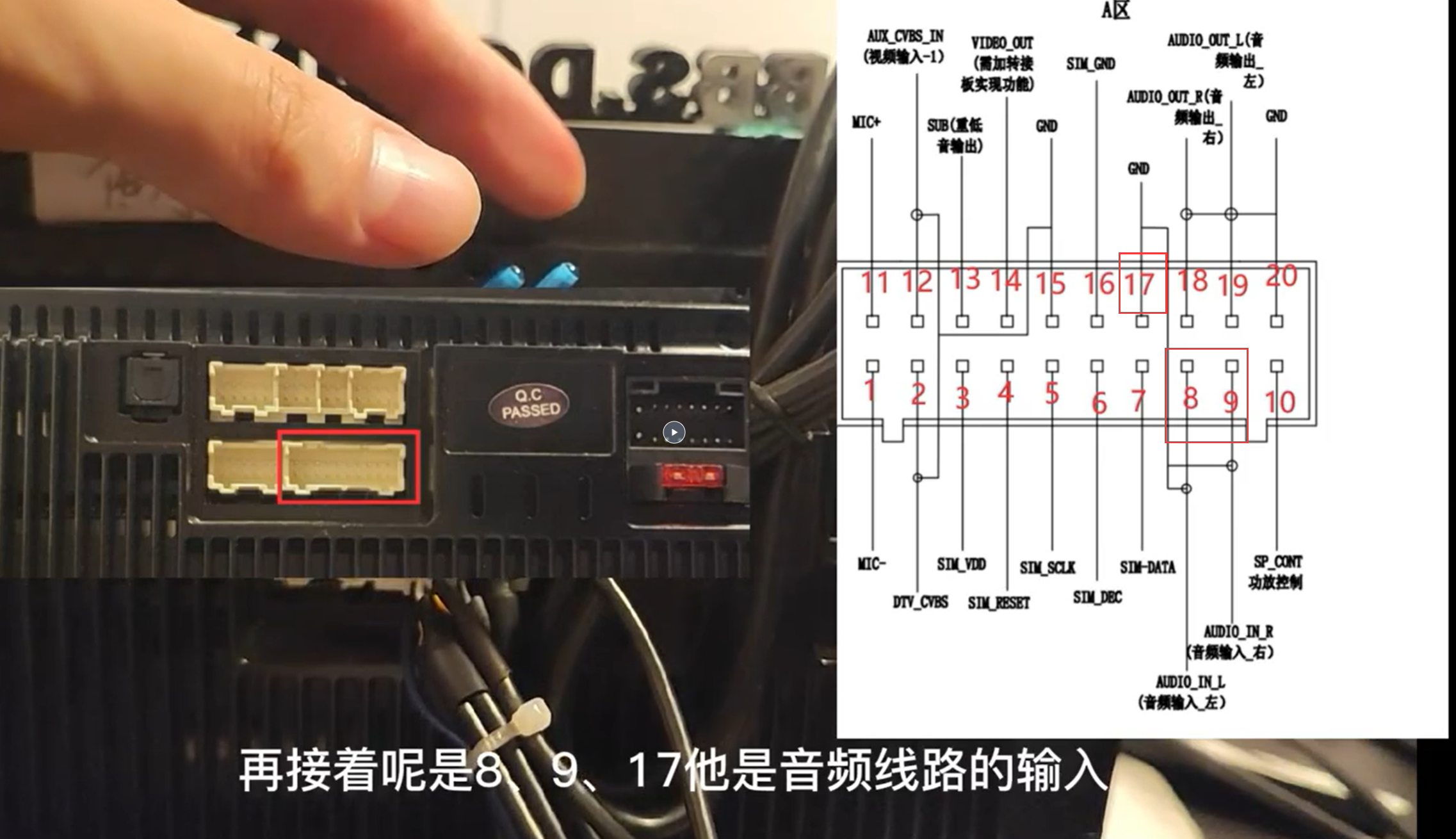

功能5音频输入

功能6音频输出

功能7外置功放控制线

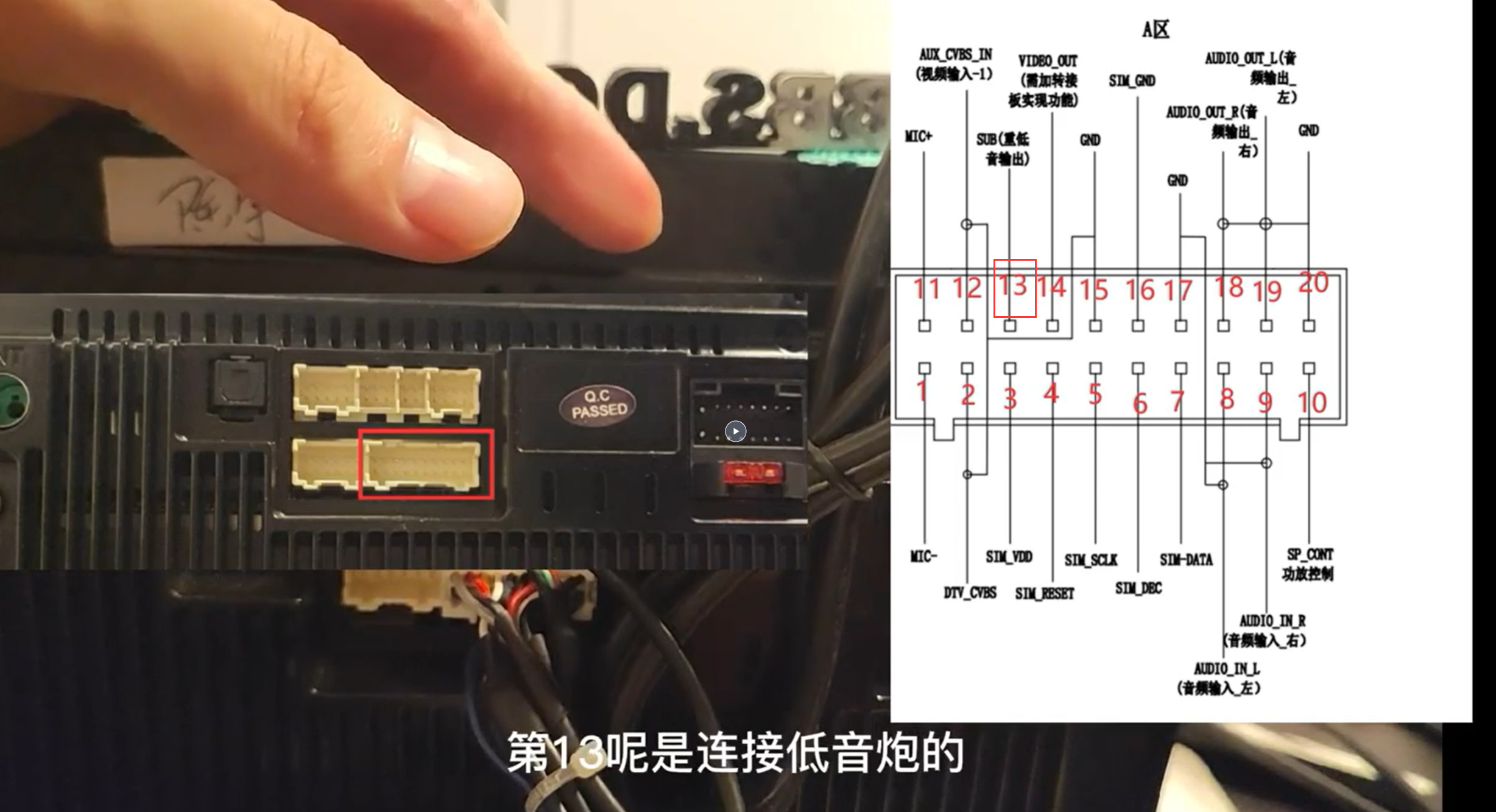

功能8低音输出

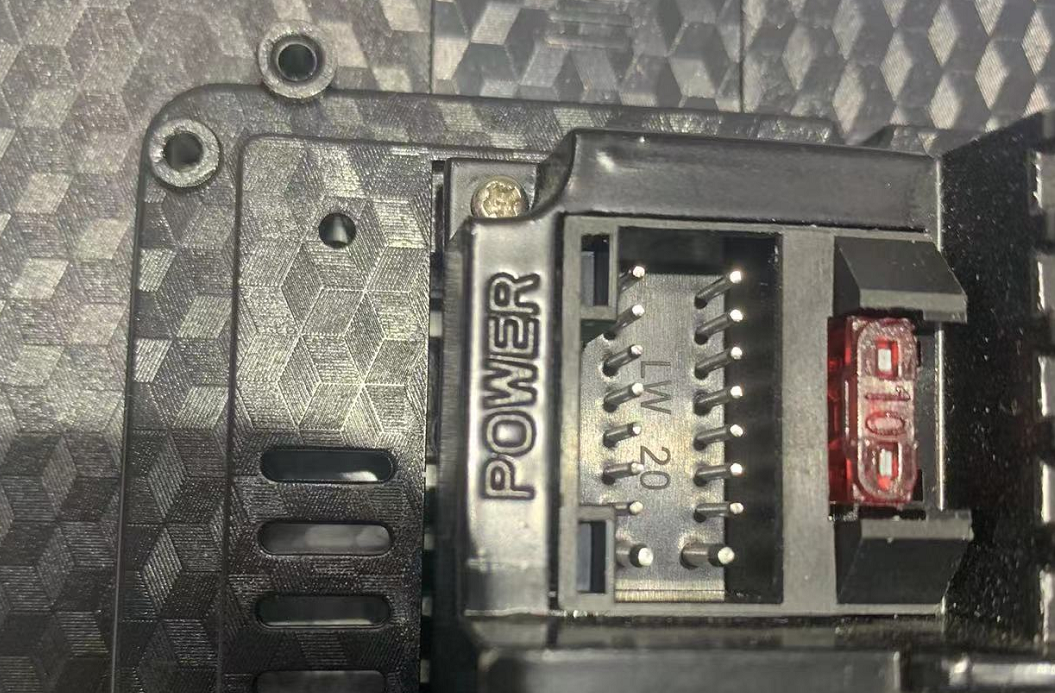

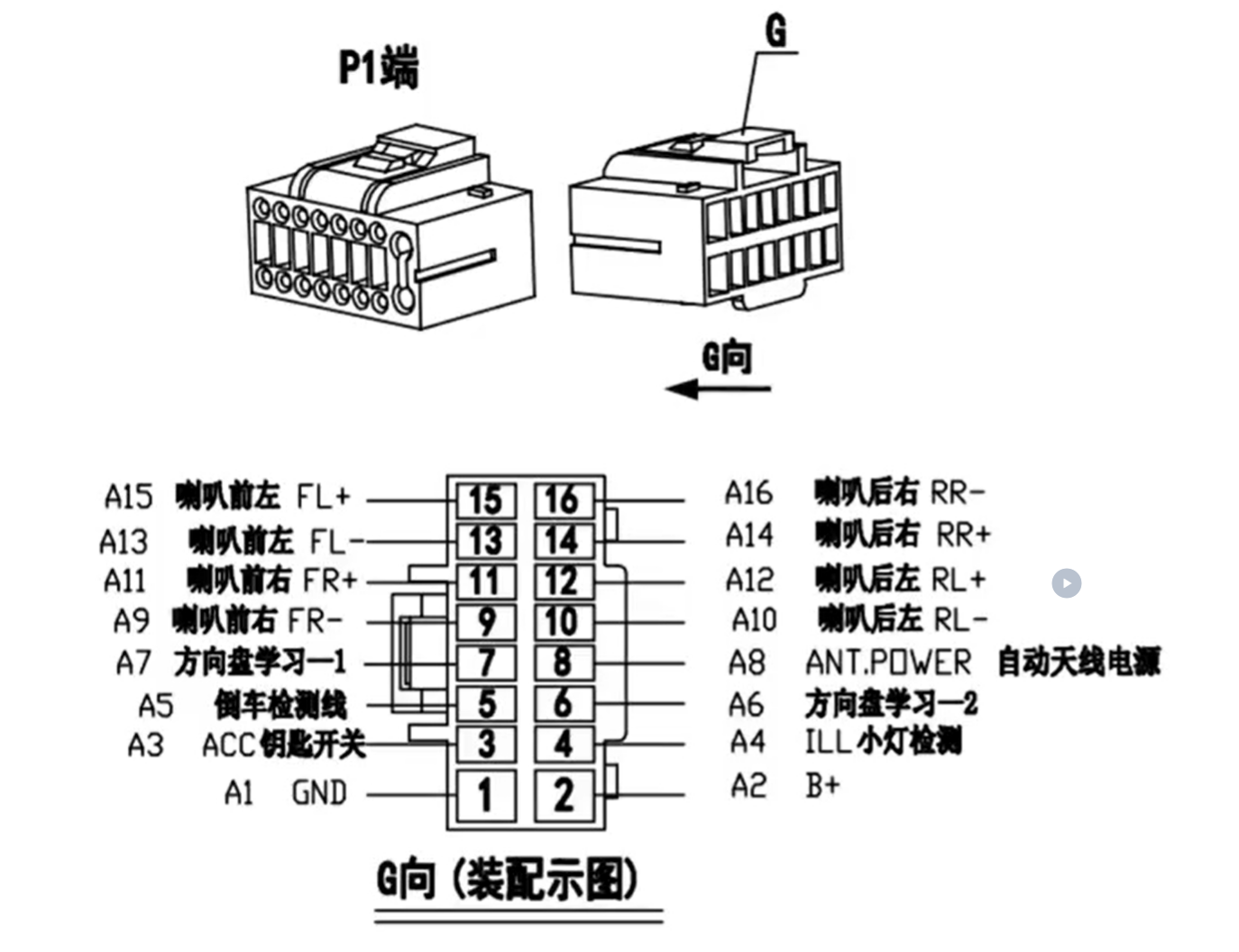

电源接口

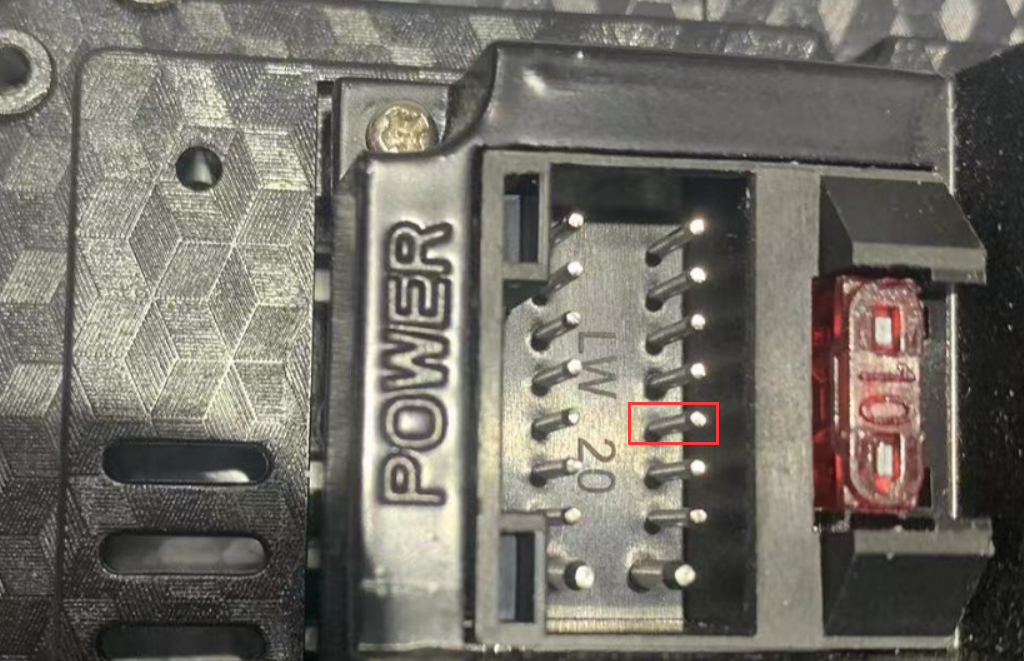

16个针孔的接口是电源接口

定义图

这样对应着看，可以快速找到对应的定义的作用

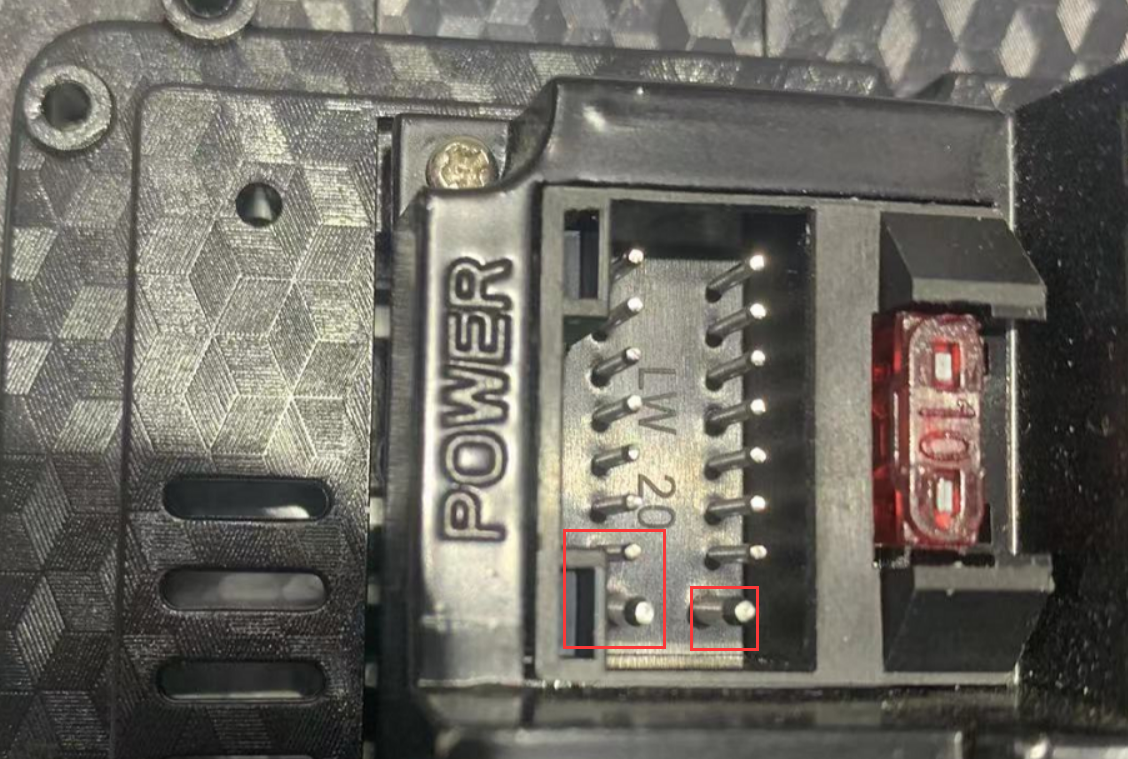

功能1连接电源
1/2/3连接电源

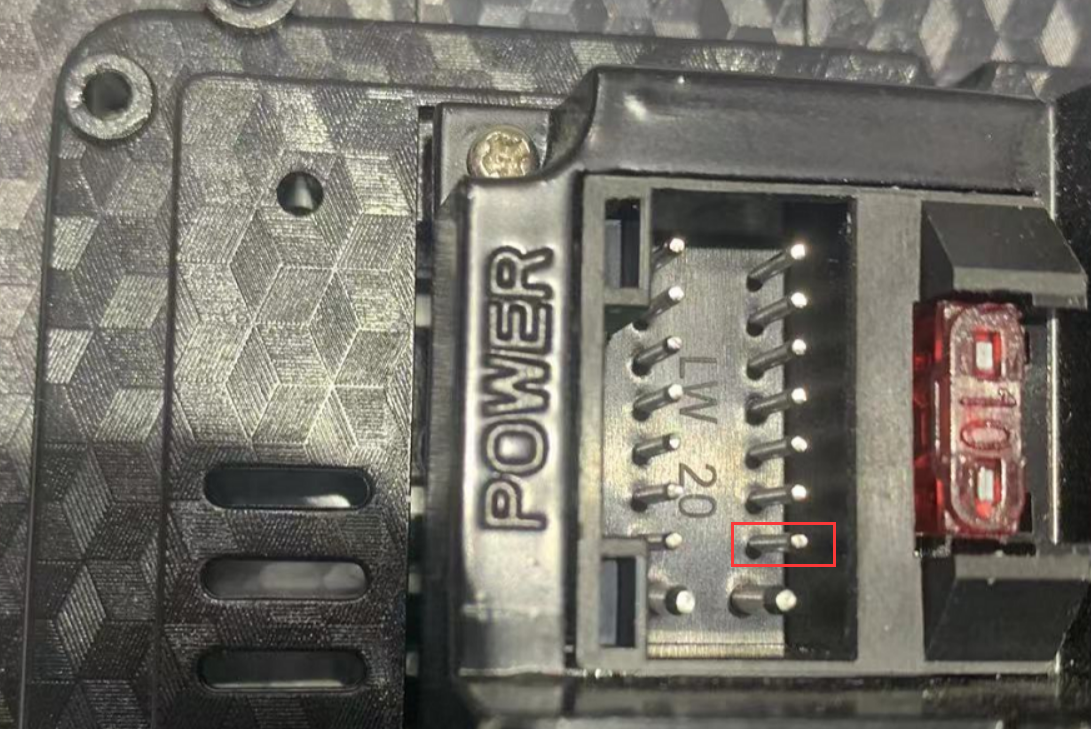

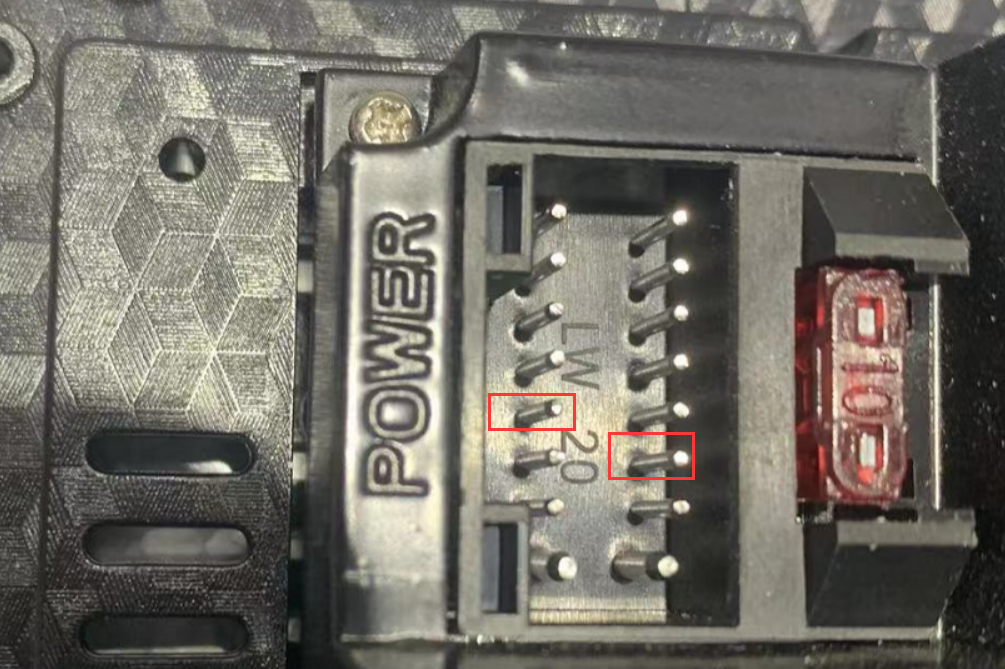

功能2小灯检测
车机能识别到我们是否有没开大灯

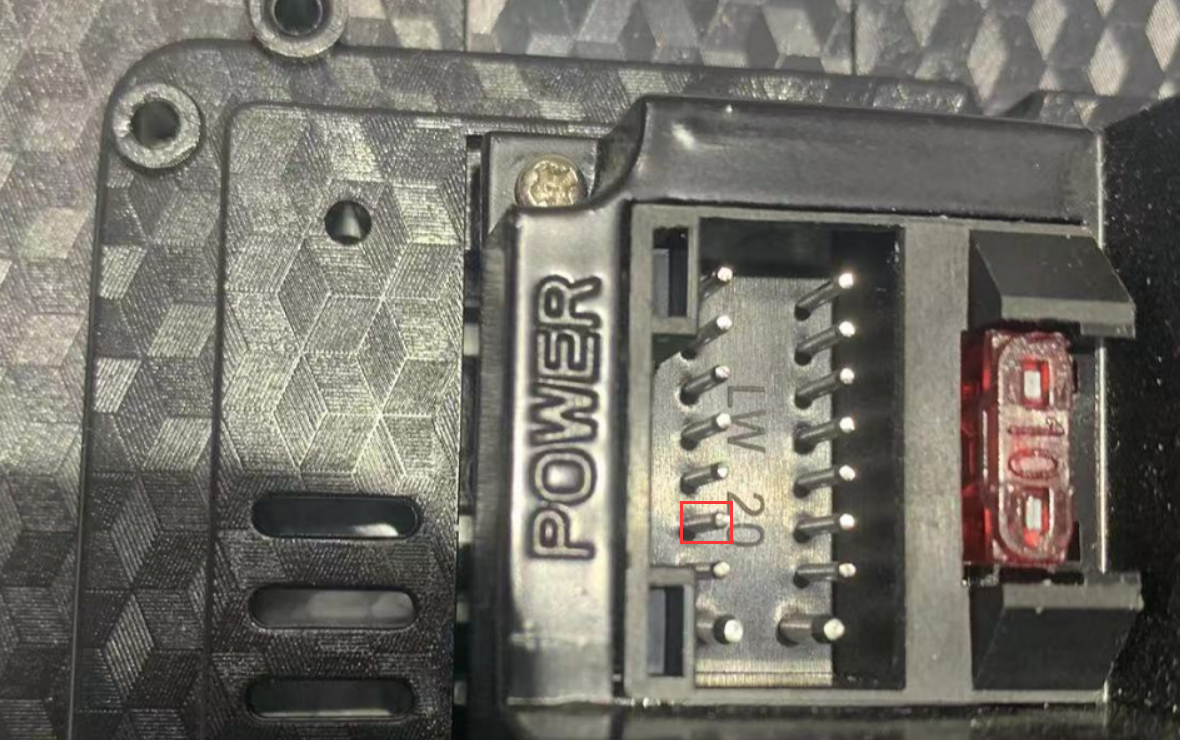

功能3倒车检测
车机读取我们现在是否正在挂倒挡

功能4方控连接
原车没有方控的情况下
另外买的方控就是接到这儿

功能5收音天线电源
给原车的收音天线供电使用

功能6接喇叭
八个接口（左右声道）
一共可接四个喇叭

什么车能改装车机？

目前市面上大部分的车型都能改装安卓车机，只有少部分的车型不支持
具体我们来看看
改装车机的核心是：否有车框线

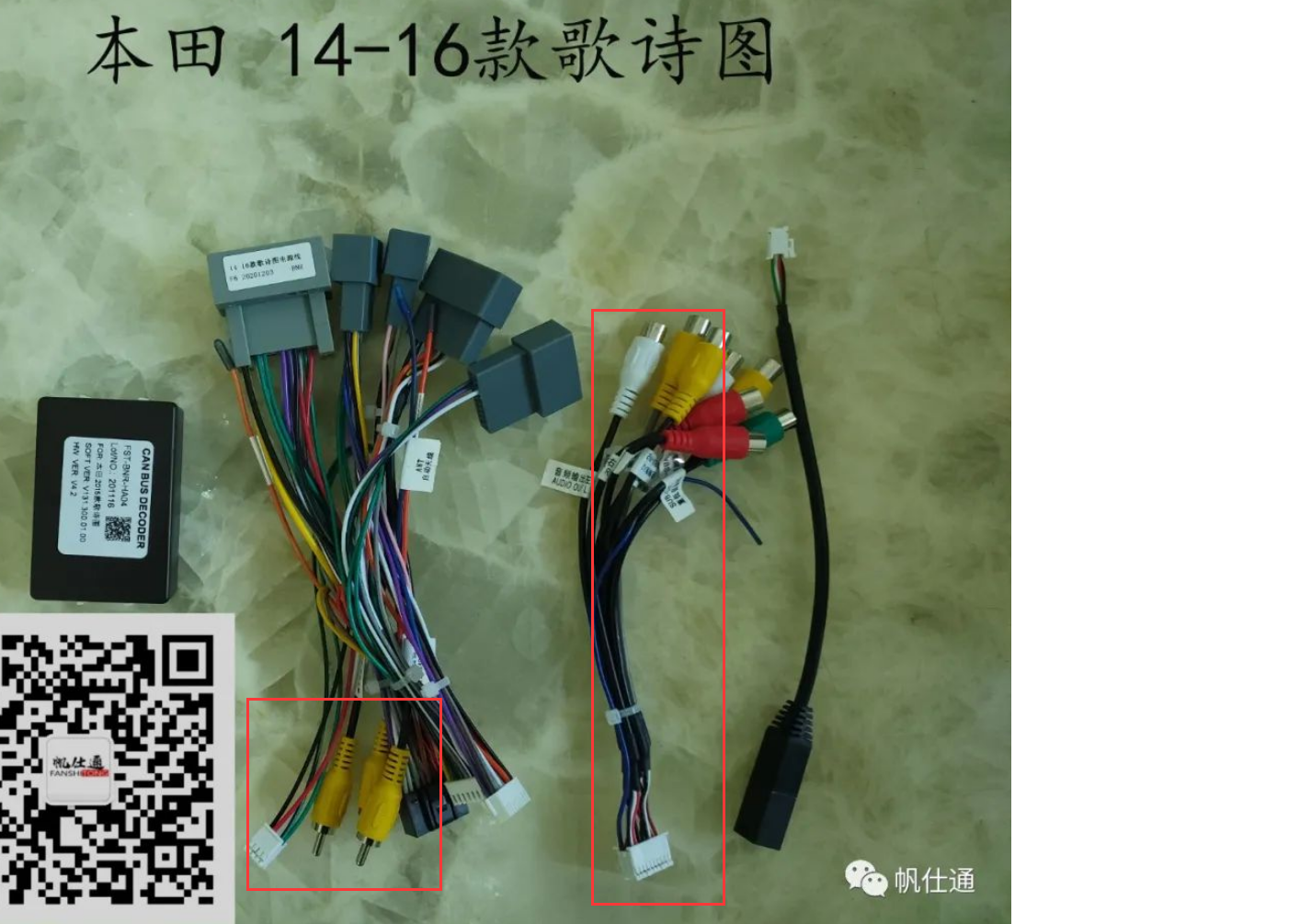

车框线指的是，车载中控面框+协议盒+专用线束

【中控面框】由于车机尺寸跟原车是不一样的，因此需要更换掉原车的中控面框支架，否则是安装兜风车机

【协议盒】指的是跟原车信息通信解码盒，可以实现众多原车功能，如原车方控、倒车影像等。

但协议盒并不是所有车都有的，因为协议盒本质是一个读取车内数据的工具，如果你原车只是一个CD机，并没有什么数据可供协议盒读取的话，则不需要协议盒

【专用线束】指的是跟原车连接的电源线跟数据线，可以实现无损安装，无需破线

如何查车型是否有对应的车框线？

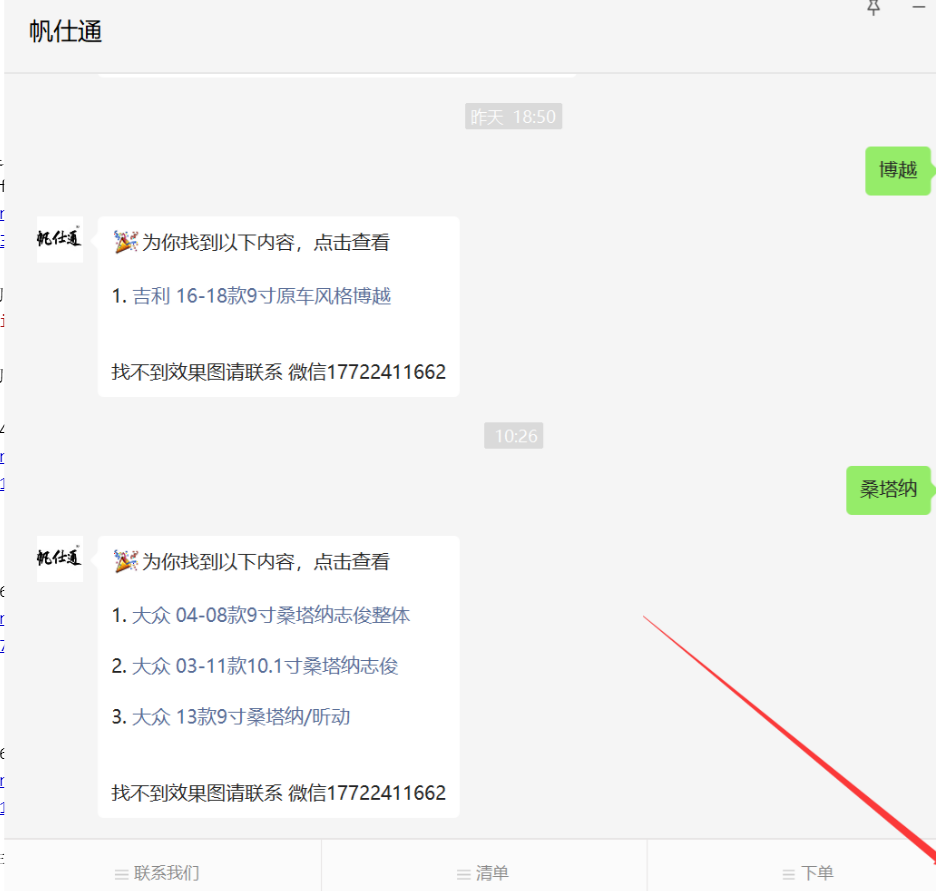

专门生产套框的厂家，微信公众号【帆仕通】里查询

比如：我们的车是大众桑塔纳，只需要输入桑塔纳就可以

文字是可以点击的，我们点击13款9寸桑塔纳看看
能出现对应车型信息的说明能改装
暂时无法改装的车型？
当然了，也有一部分车型因为原车车机太过高级，是没办法改装
比如：
豪华车型
代表车型有：凯迪拉克ct4、大奔e300、沃尔沃s60、雷克萨斯es200

新的国产车型
代表车型有：五菱凯捷、传祺影豹、吉利星瑞/星越、领克全系

长安UNI-T/K、长城坦克300/名爵MG5/比亚迪秦/唐

这类车型的特点是2022近两年出的车型。
其内饰的豪华程度直逼BBA。也侧面说明我们国产车越来越强。
没必要改，框线厂也没有出对应框线

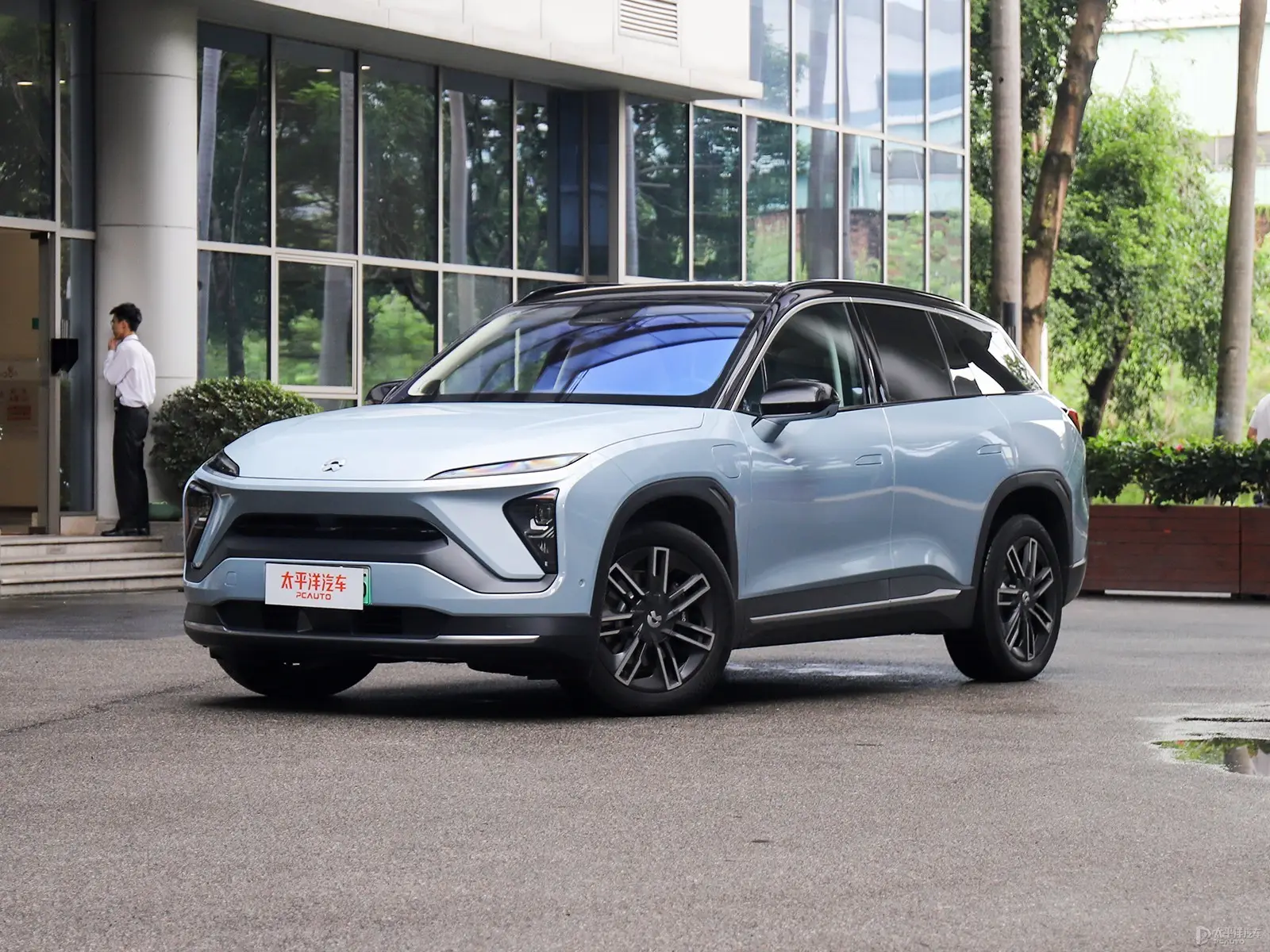

国产新势力
代表车型有：
蔚来、小鹏、理想、问界、极狐、极氪001

哪些车是闭着眼都知道能改的？
代表车型有：
本田
雅阁、飞度、思域、CR-V、XR-V、锋范······

丰田
凯美瑞、卡罗拉、威驰、雷凌、亚洲龙·····

马自达
阿特兹、昂克赛拉、cx-5、cx4······

日产
轩逸、天籁、奇骏、逍客、奇骏、骐达····

十代雅阁安装示例

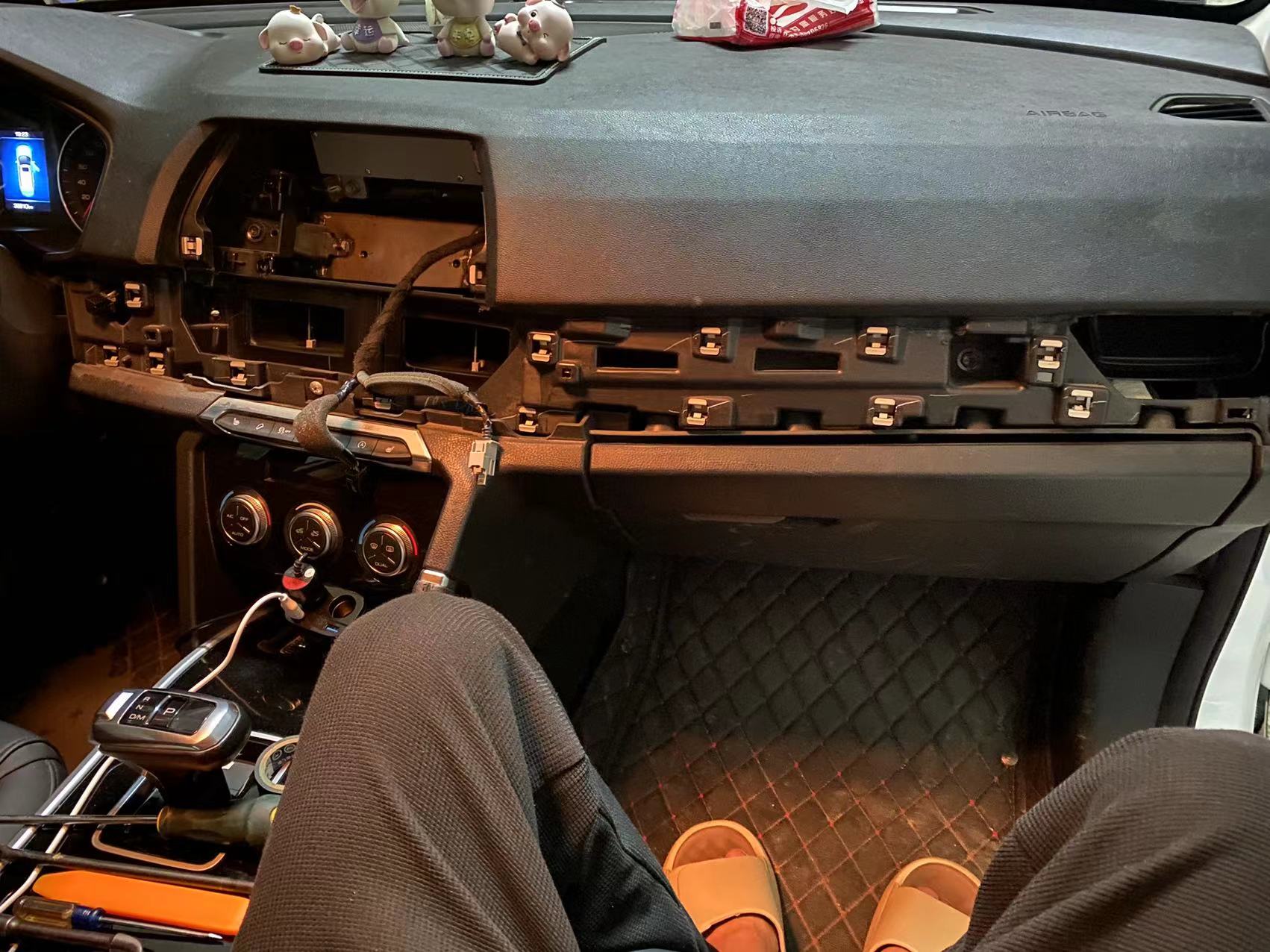

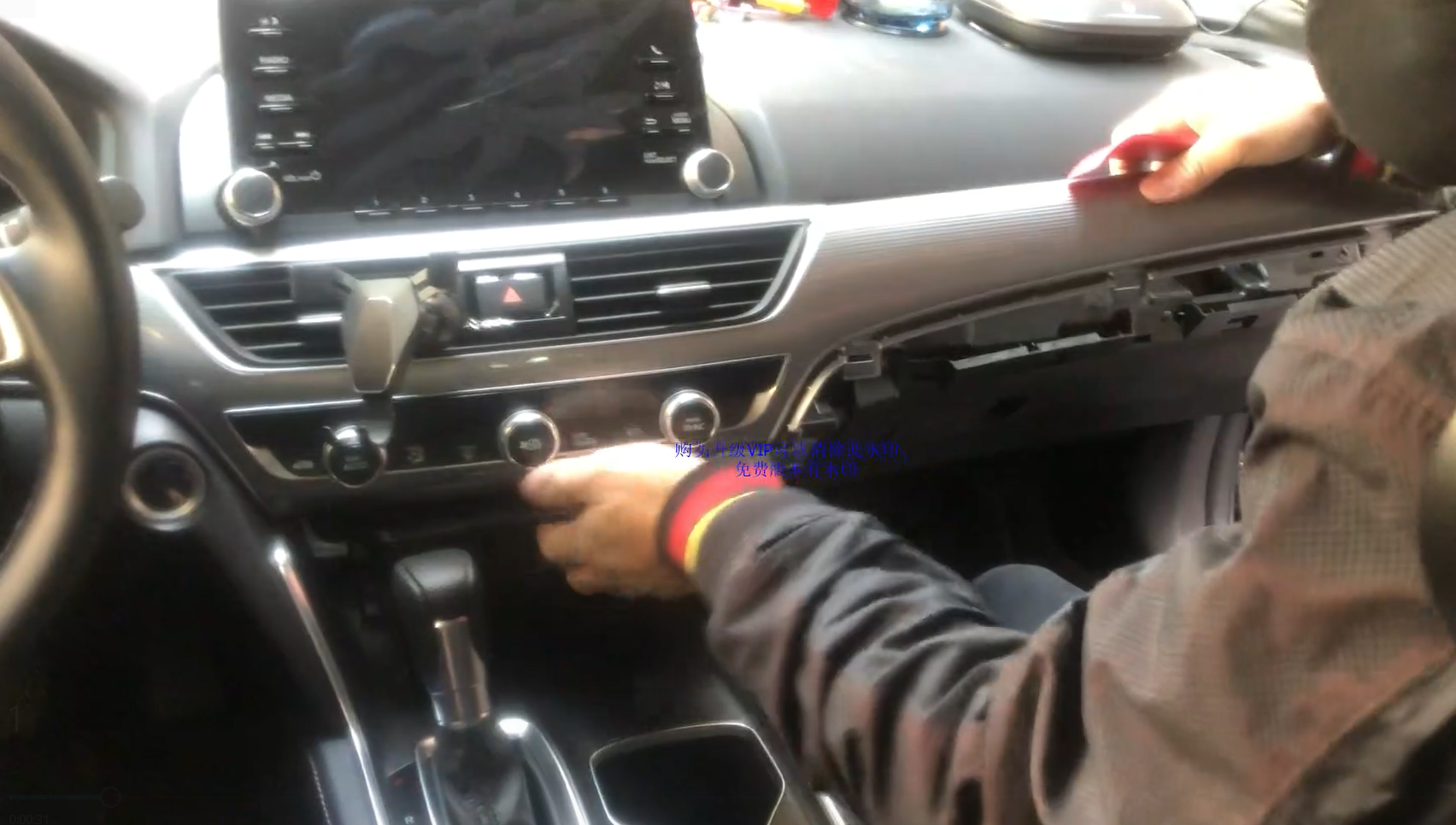

拆中控

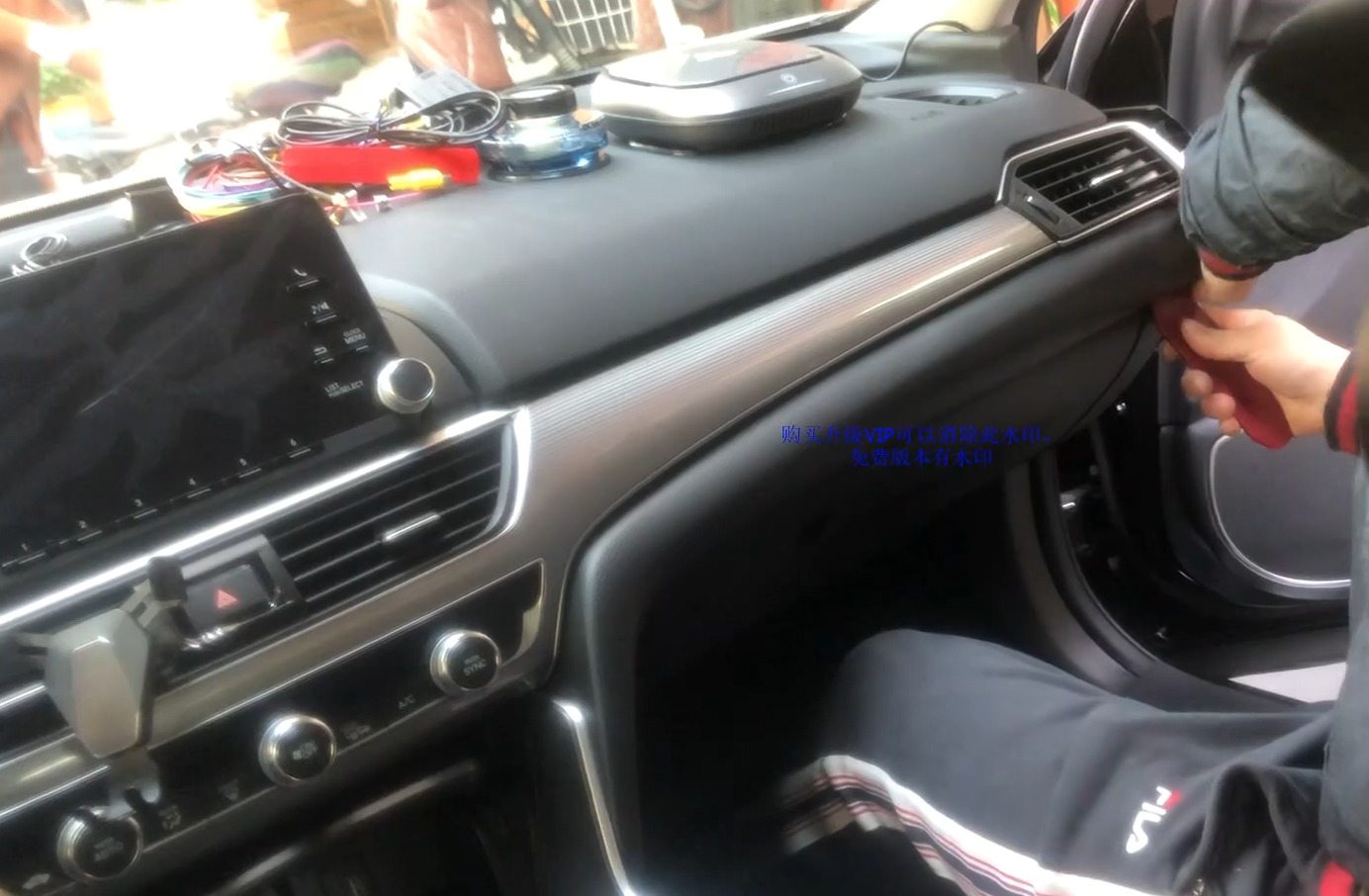

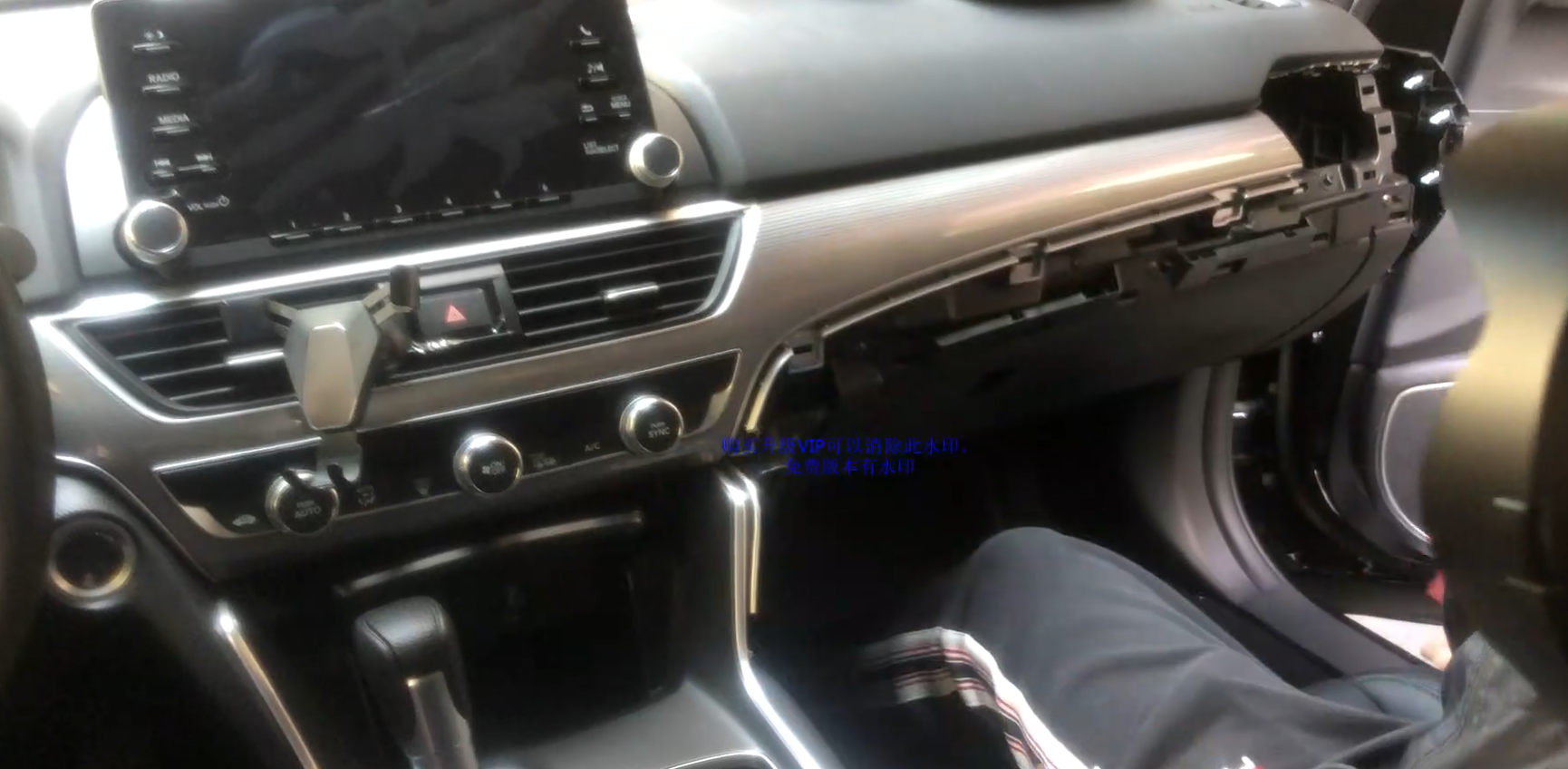

先拆内饰装饰条

拆掉空调出风口

在拆掉大的出风口

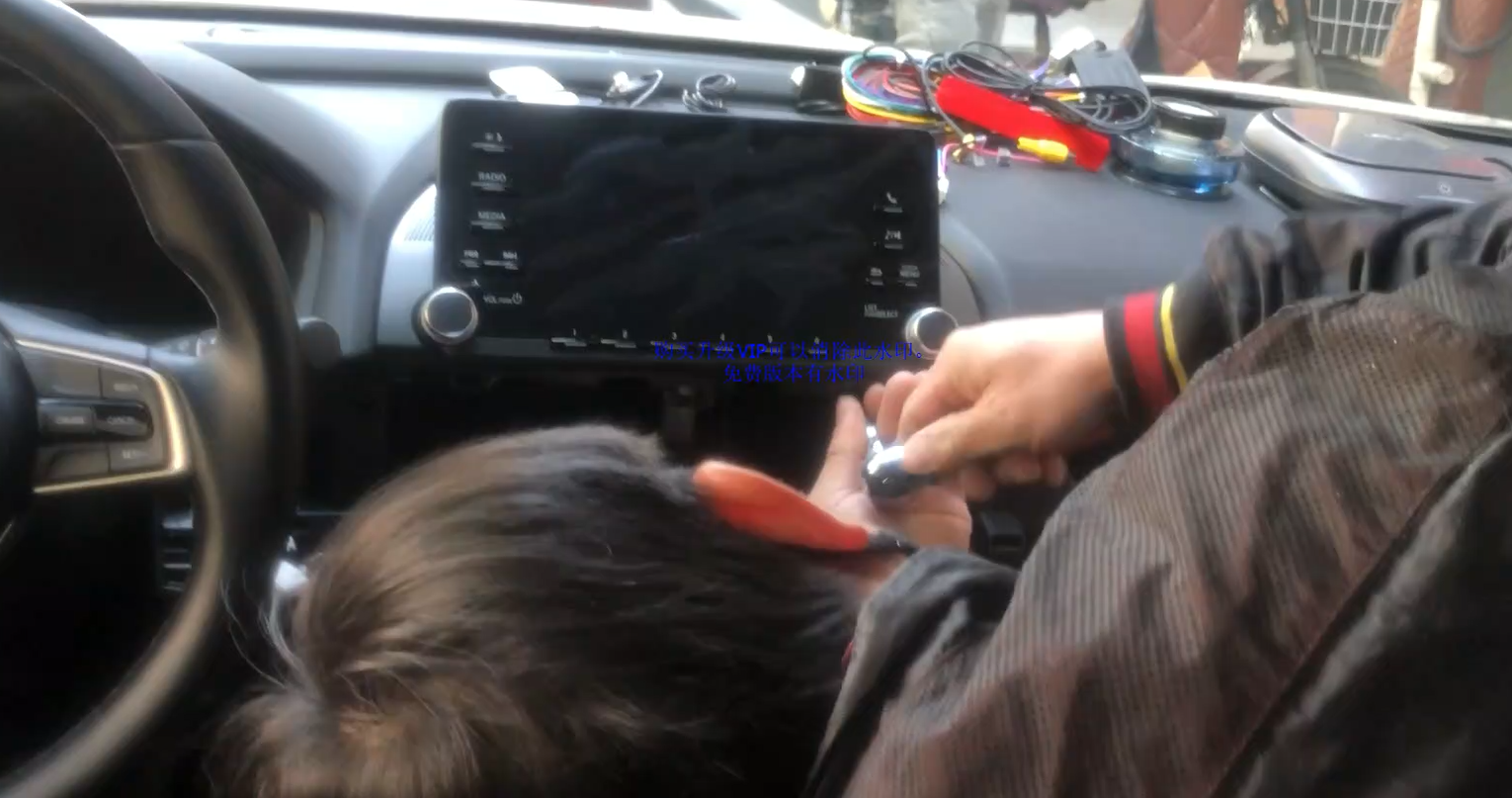

可以看到固定屏幕的螺丝了，接着拆螺丝

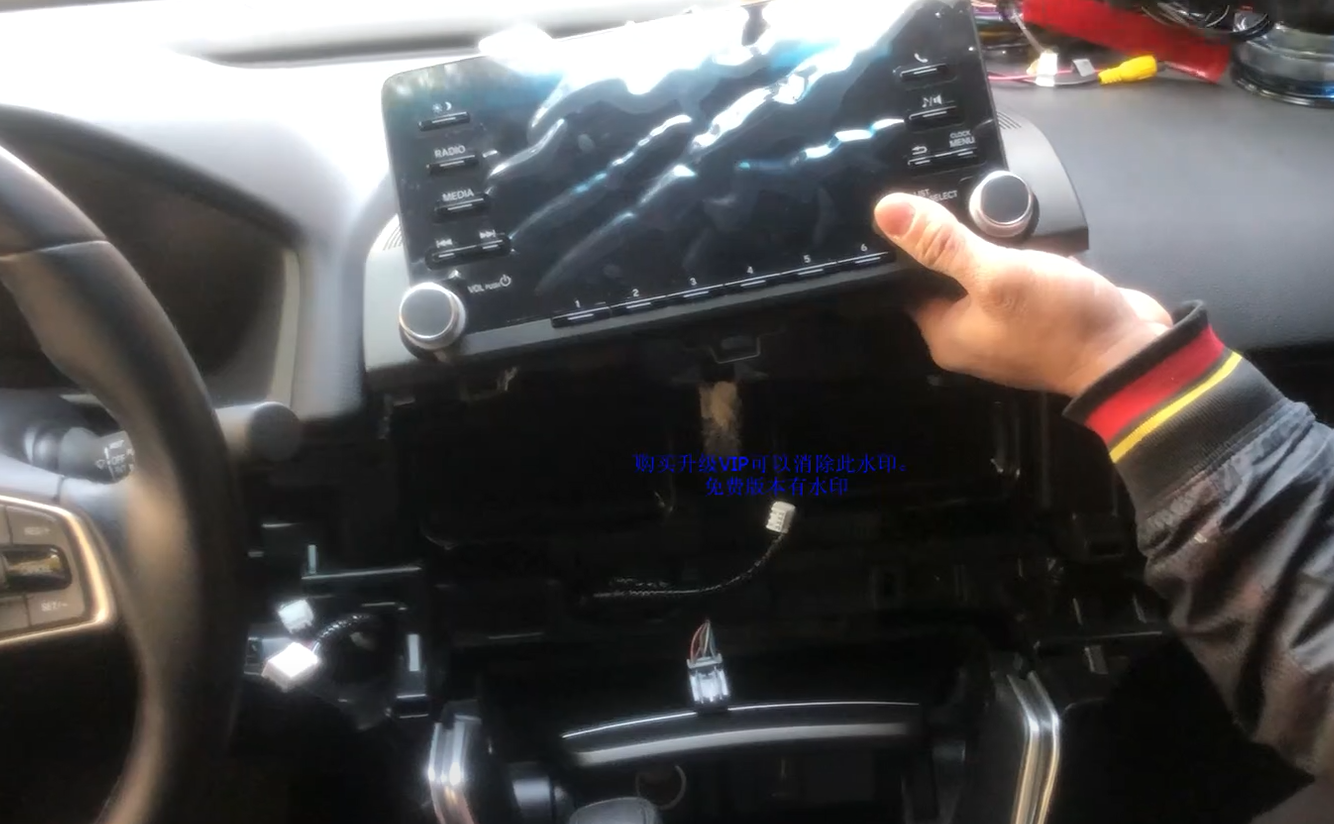

螺丝拆掉后，屏幕就能取出来了

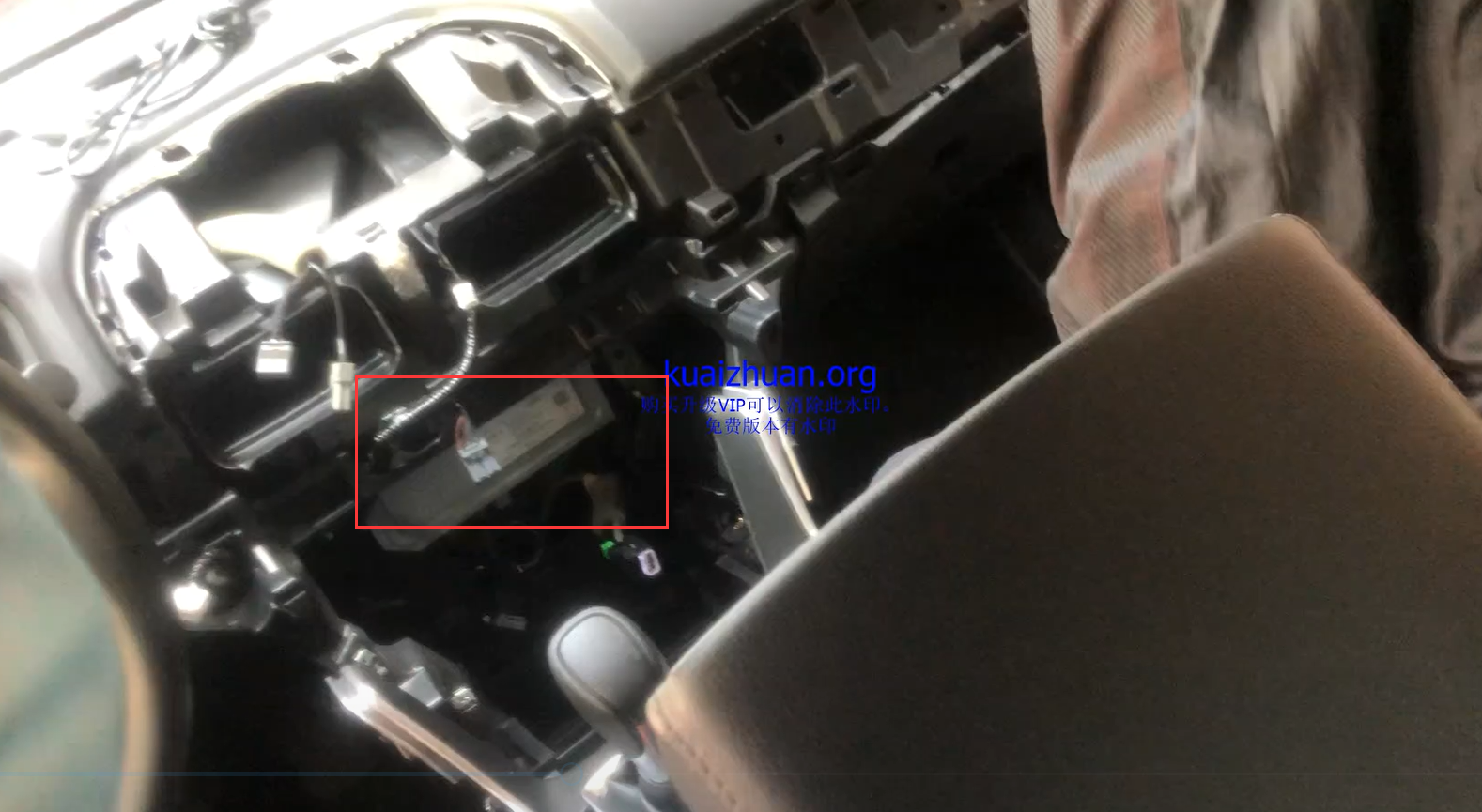

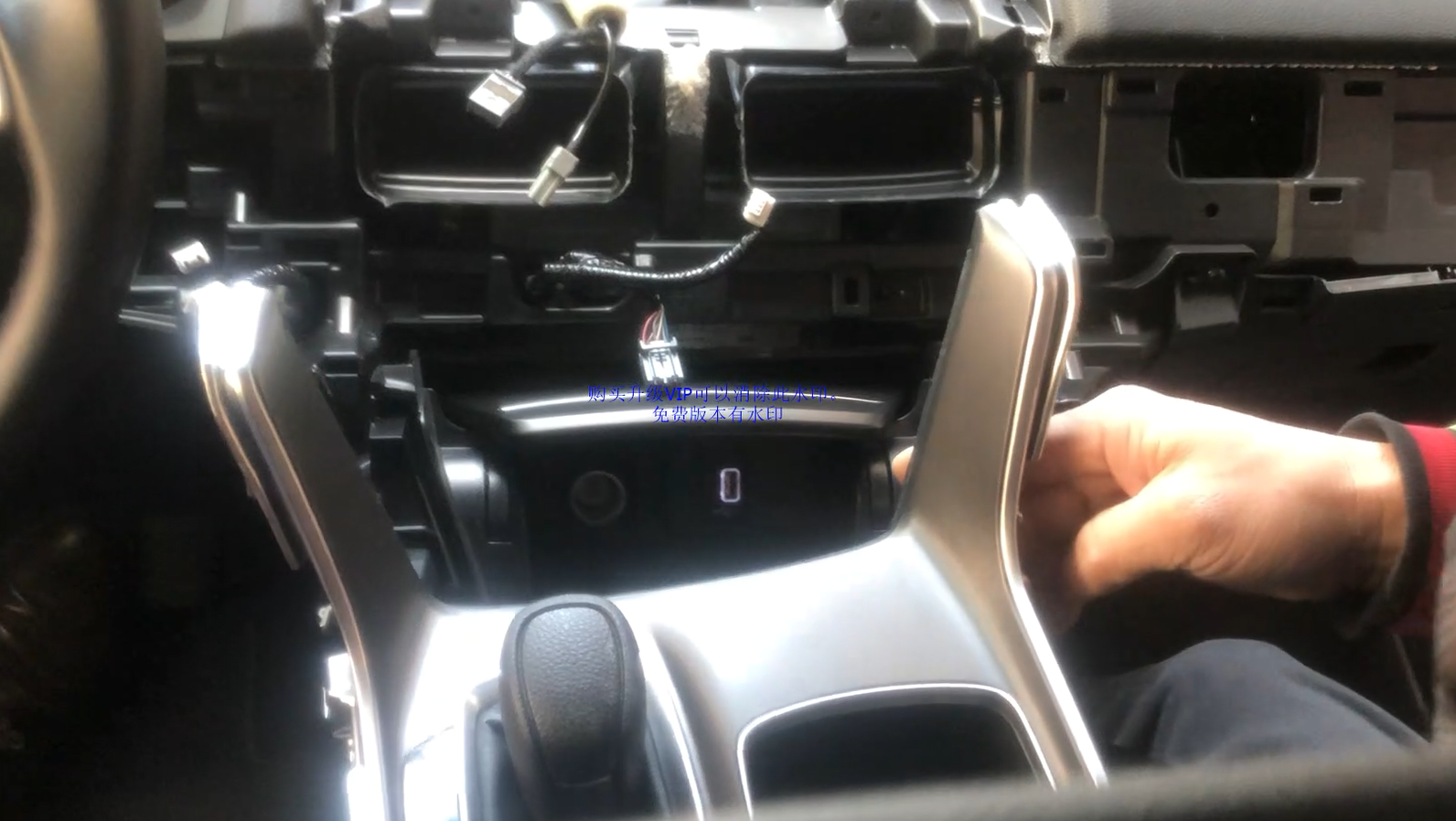

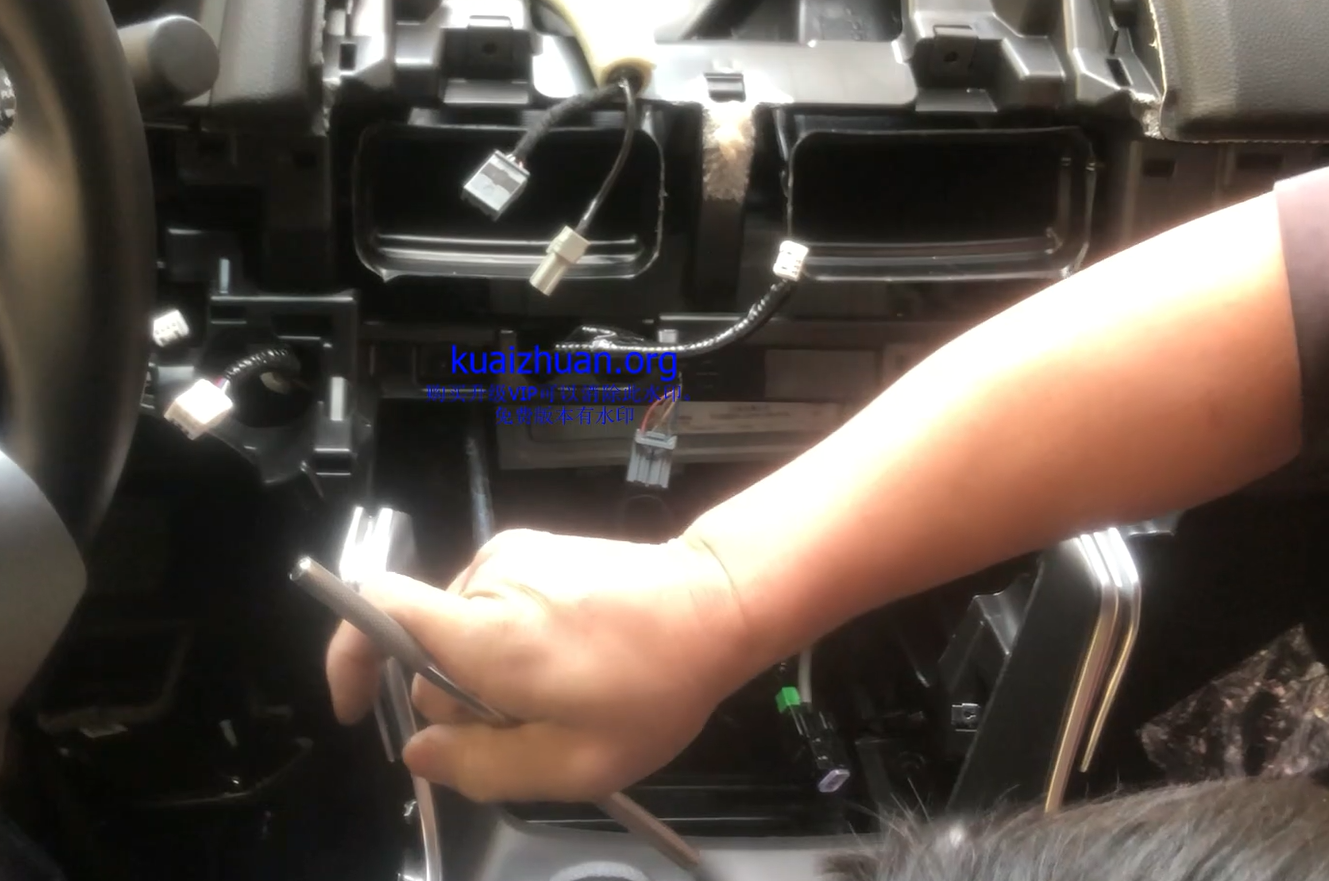

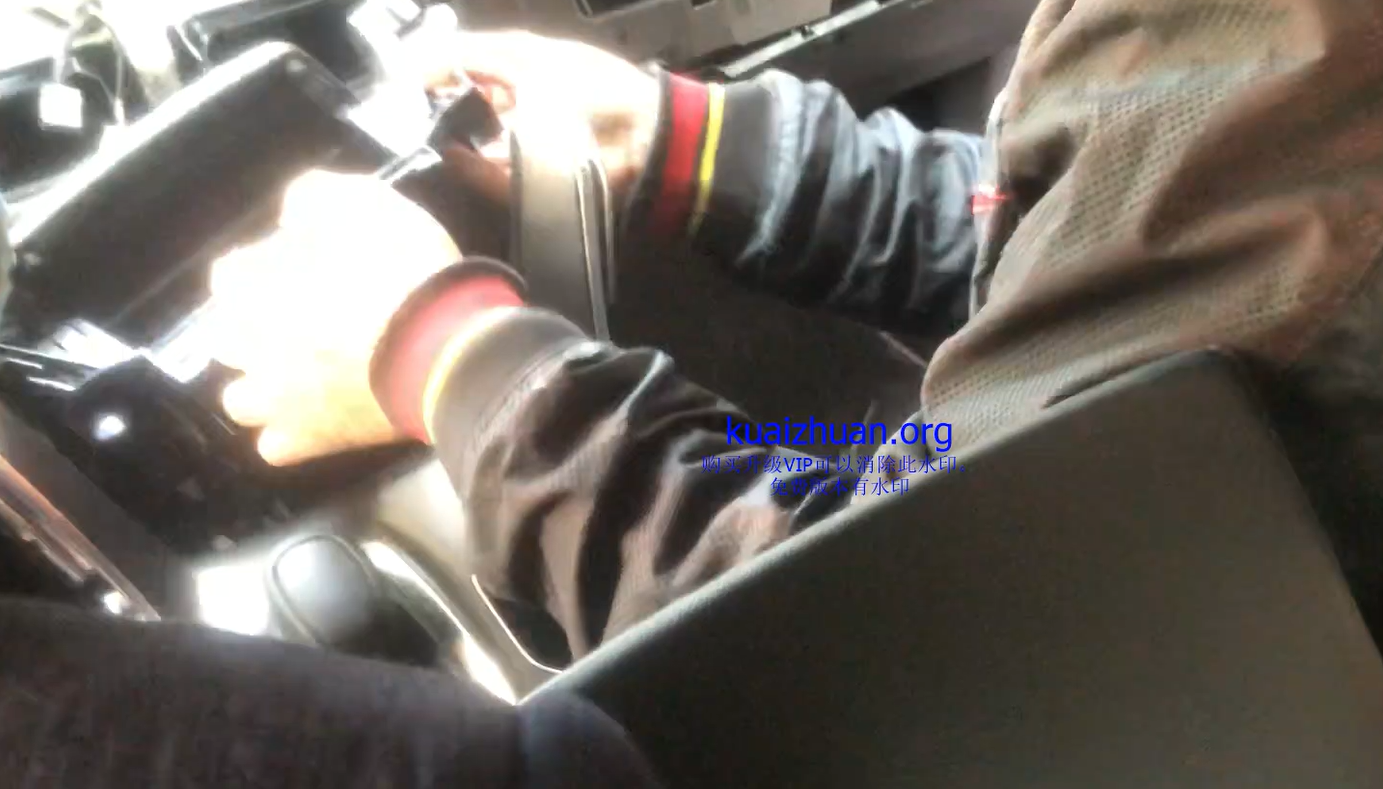

接着在拆主机，主机还藏在更下面。还需要把挂挡把手拆开才行

到这个程度就可以把这个主机的门给取出来了

取出来后，就可以看到主机了。

给松螺丝，把它取下来

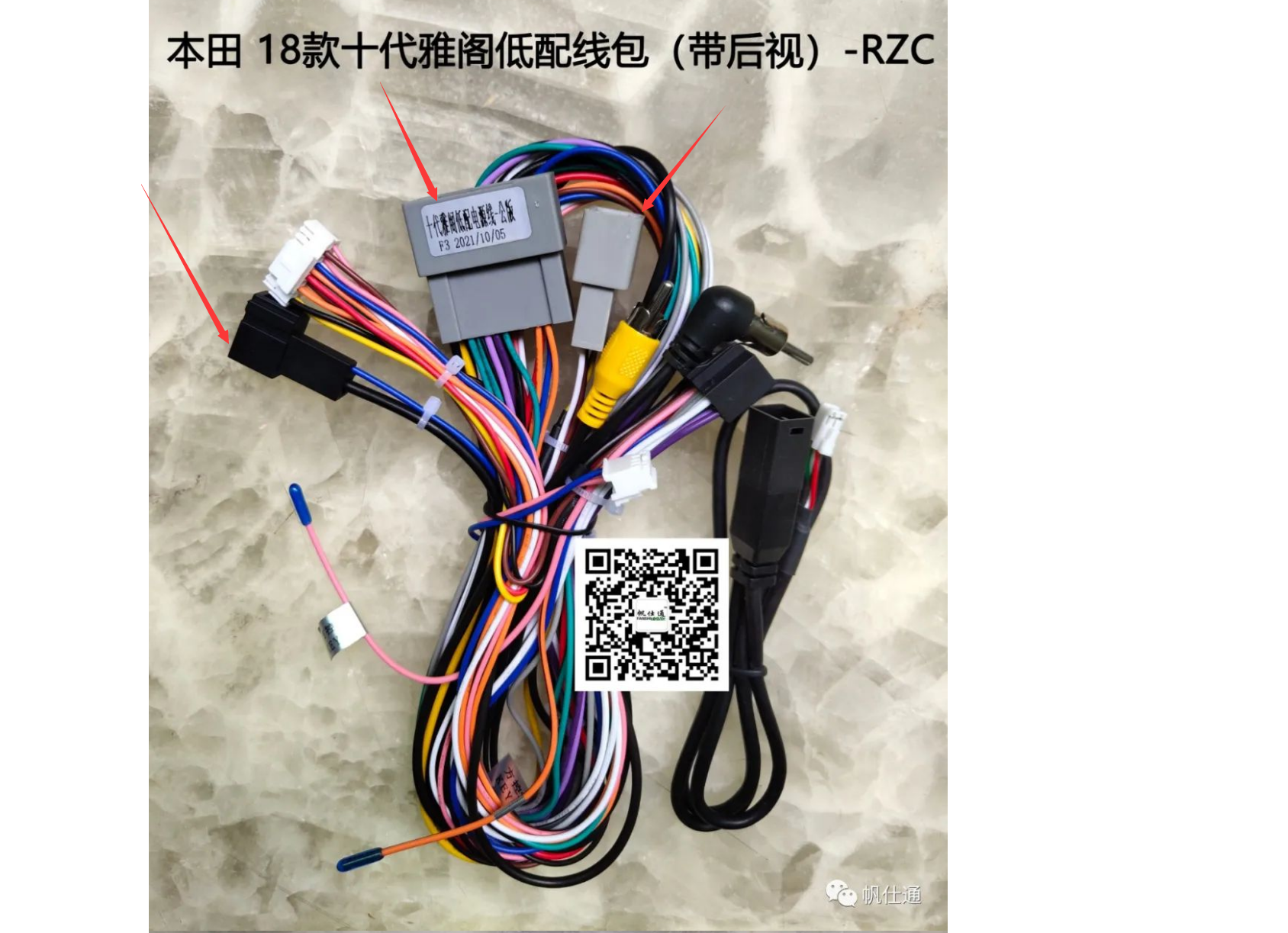

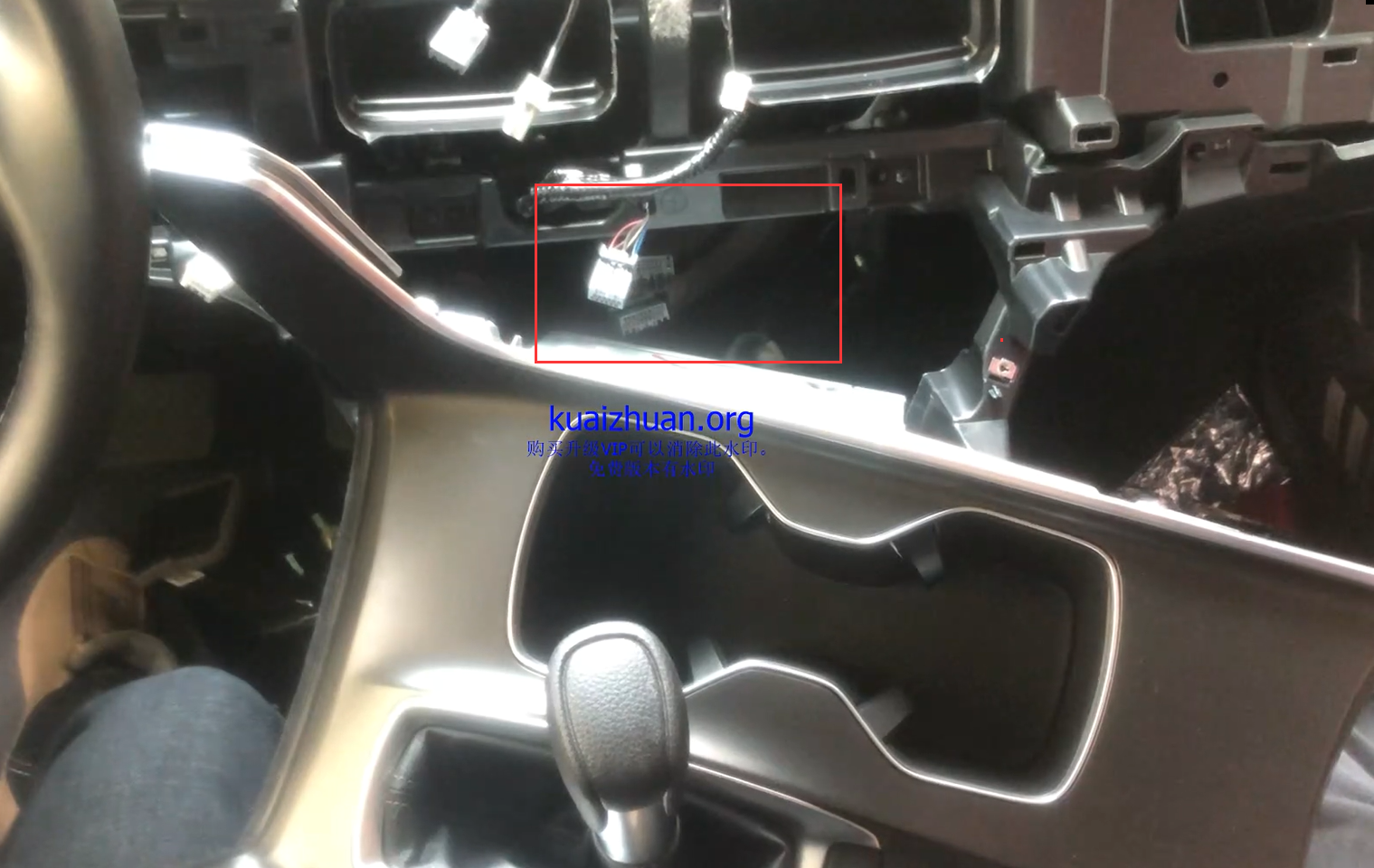

取出来后，原车的插头有这些

对应我们车机电源线的这些接口
对插即可

插好后，在吧对应的线束插到车机里面就行了。

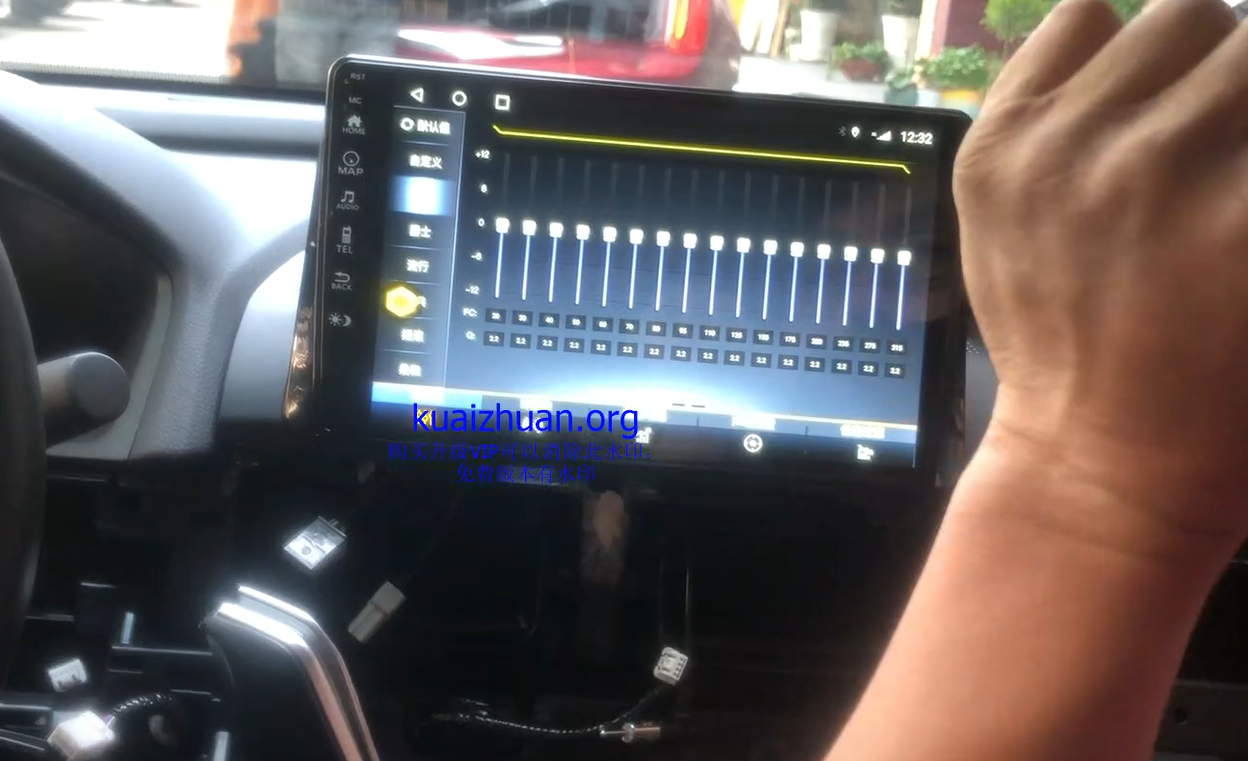

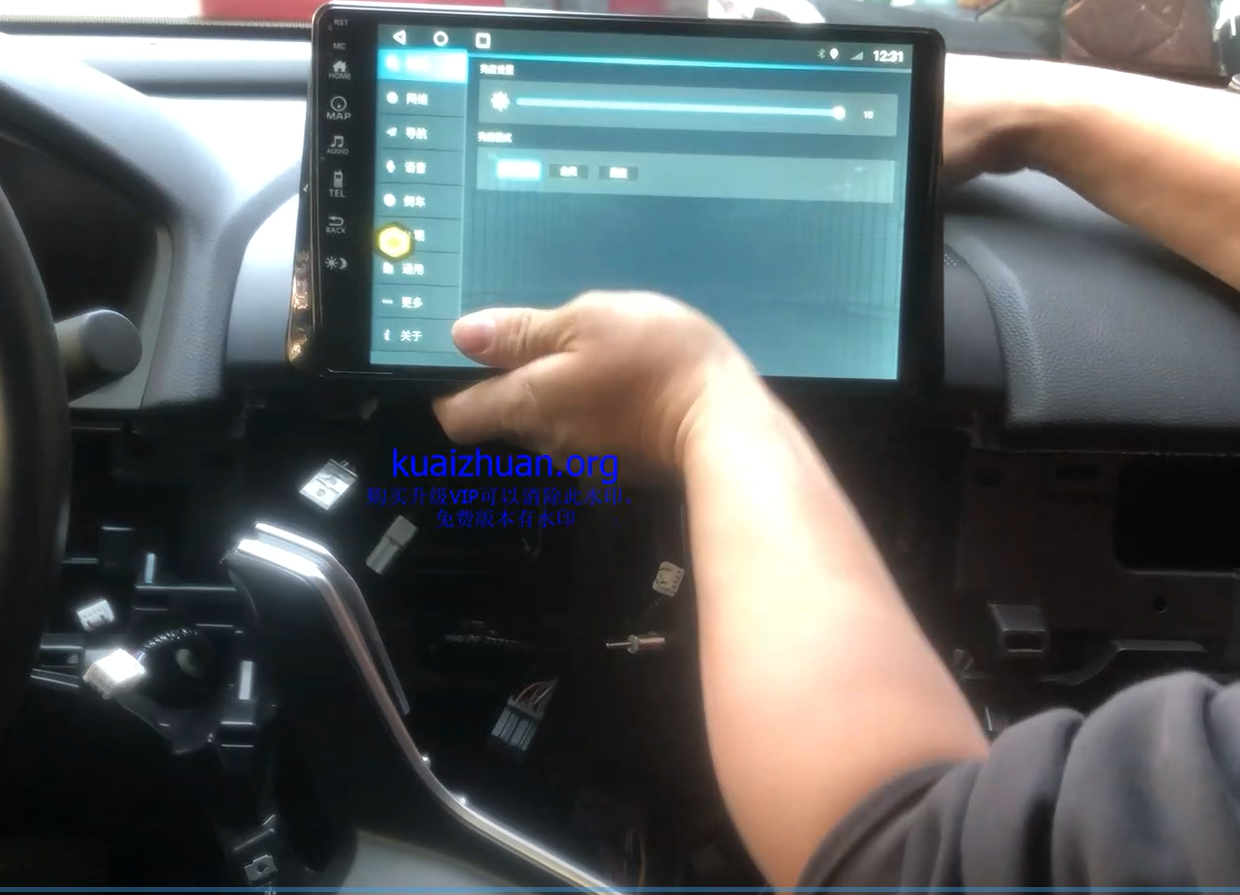

通电OK

听听歌也OK

1、选择协议

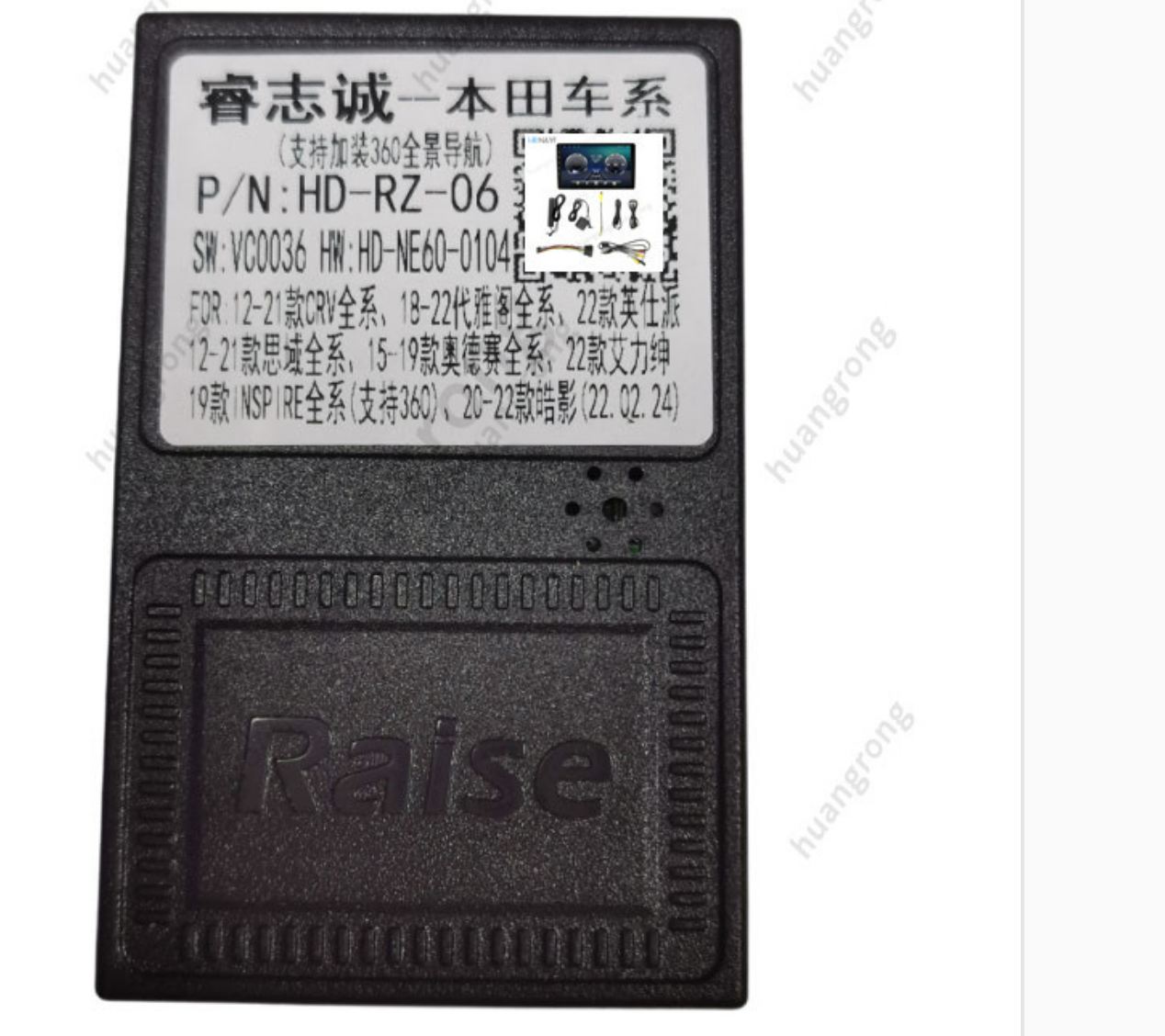

看机器给配的协议盒上面写着什么

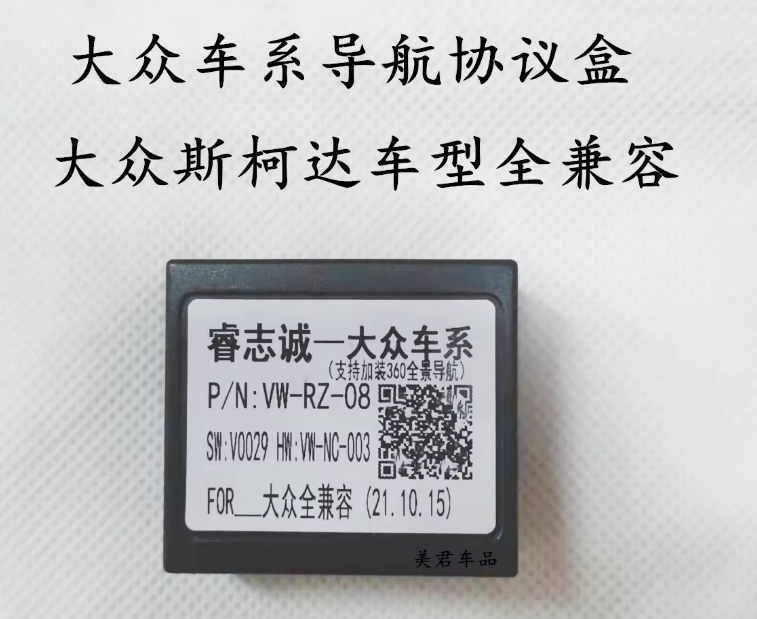

比如十代雅阁配置的是睿志诚的协议盒。

我们到车机里面就需要选择对应的协议
来匹配原车的功能

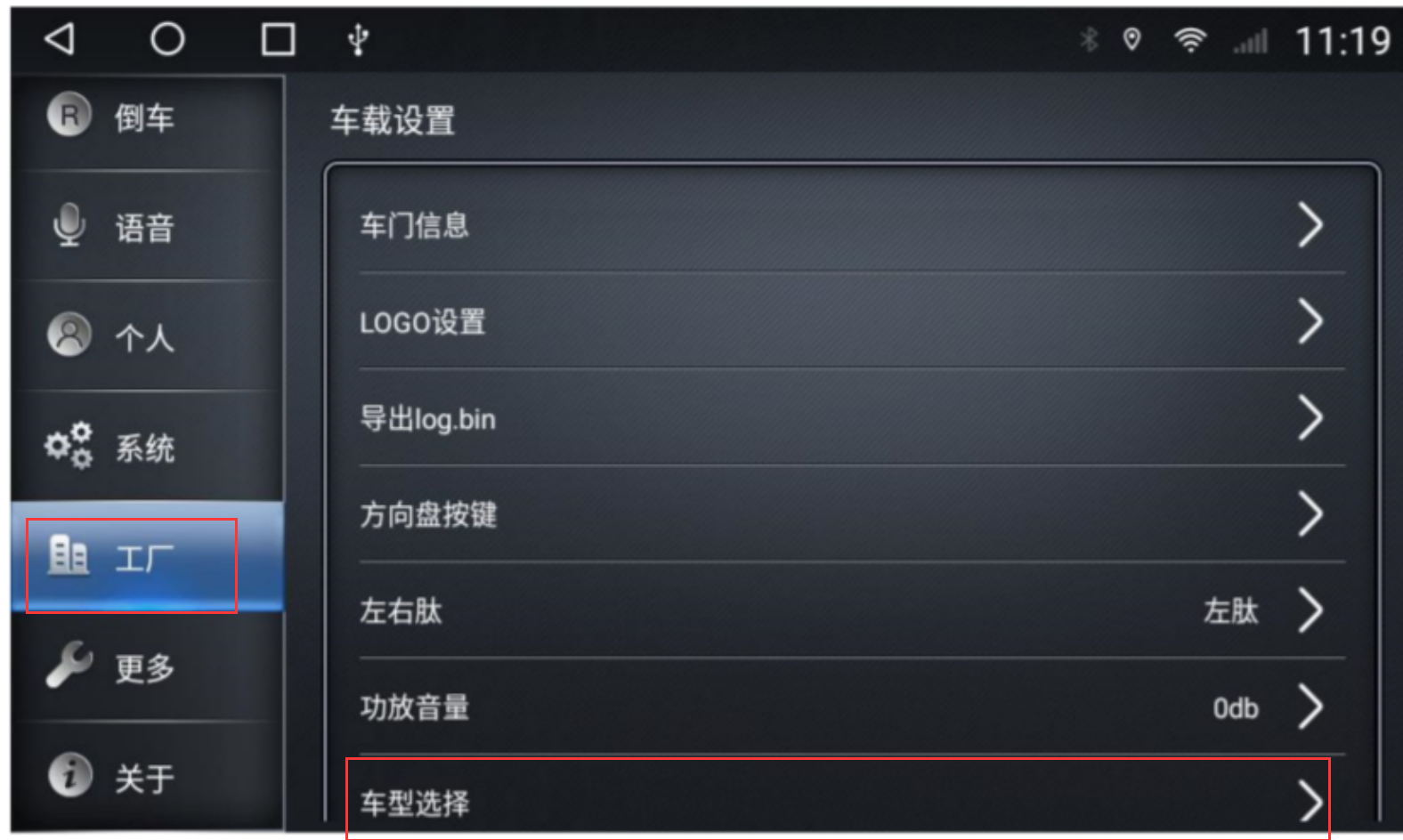

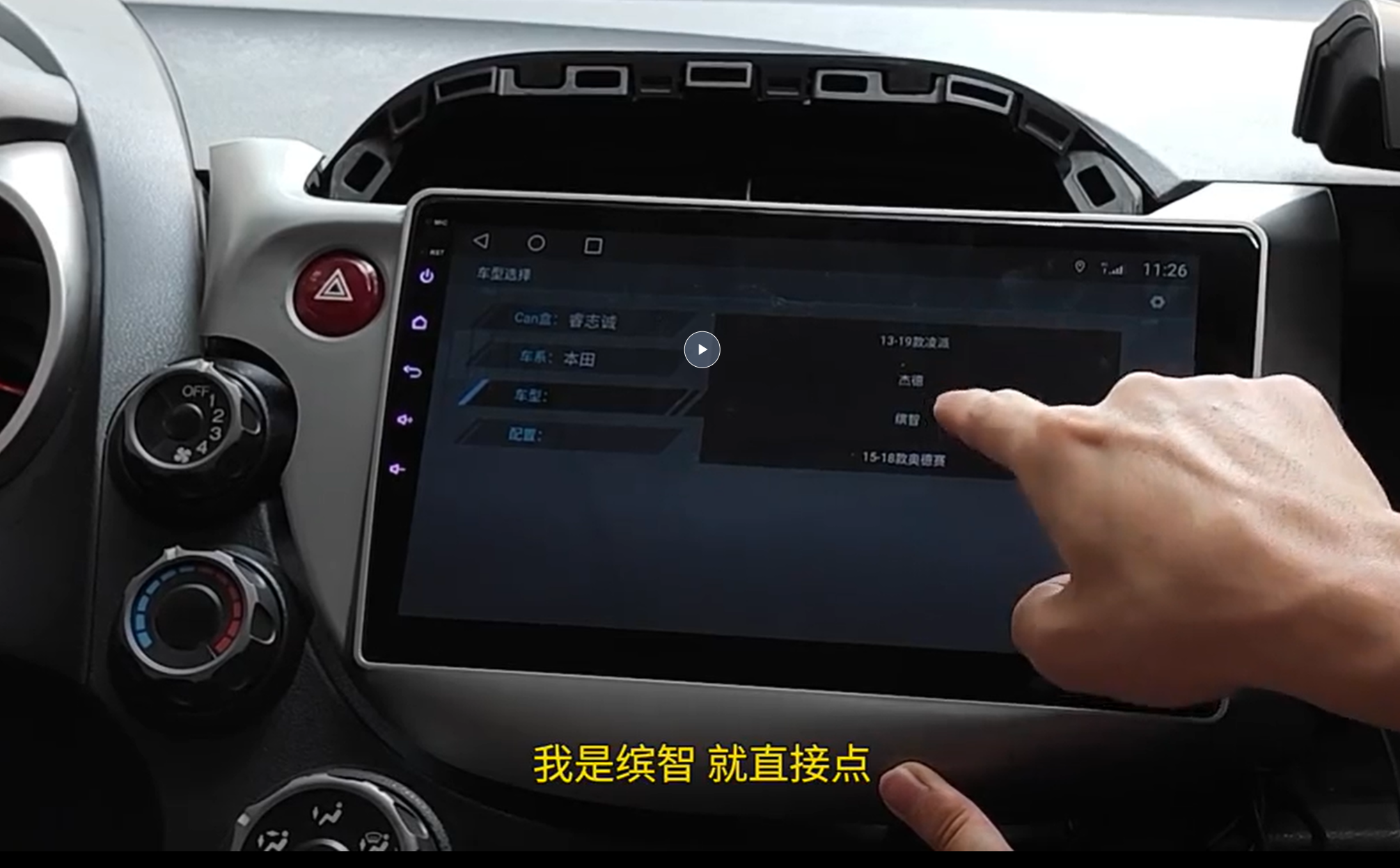

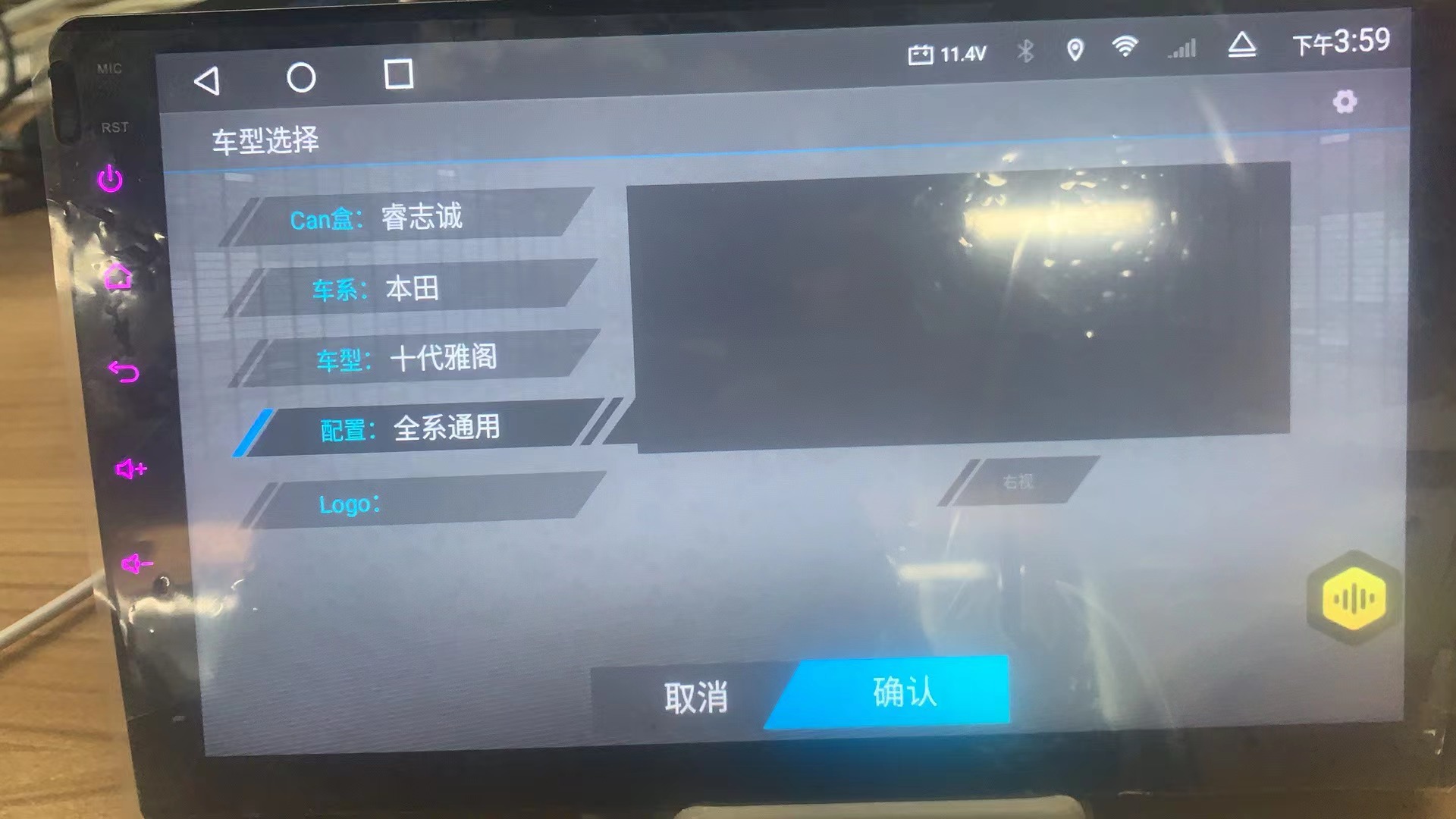

进入车载设置
找到工厂，密码是123456.点击车型选择

协议盒上面写着是什么协议盒，我们就怎么选
注意此步骤要联网。
如图：

2、右视选择

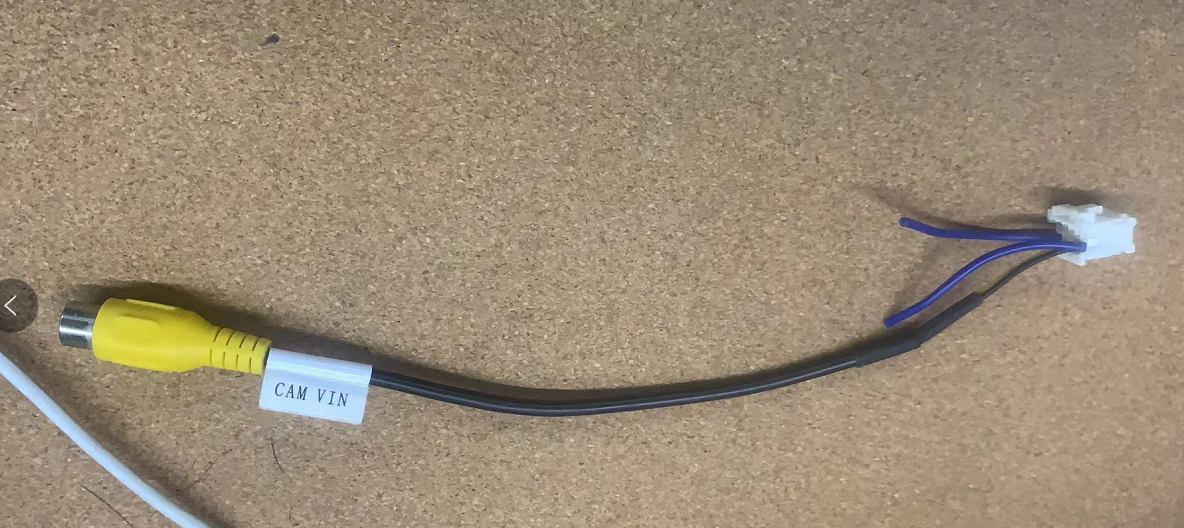

如果是高配车型，有带右视的。就需要这样的线材

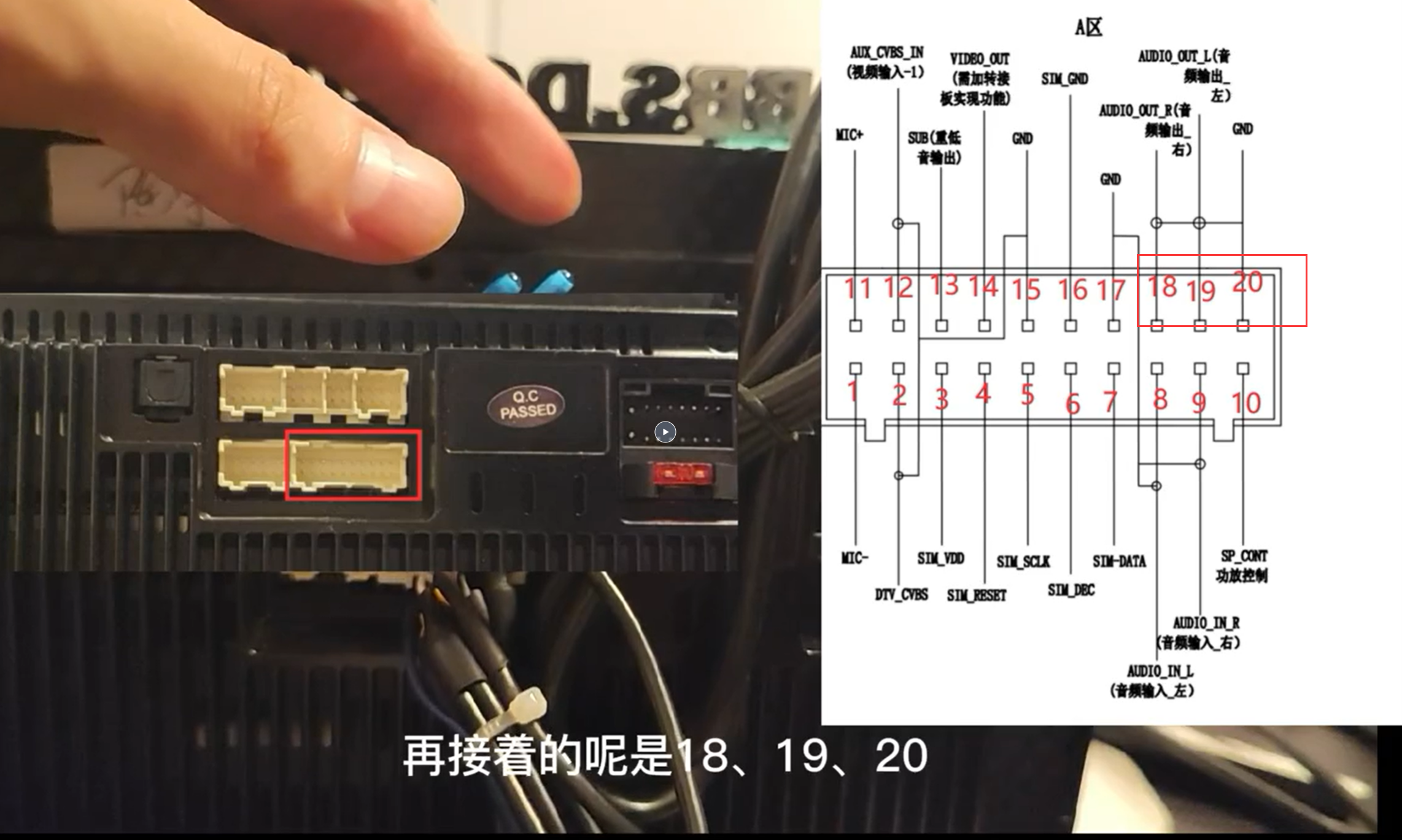

具体是接到20P的那里呢

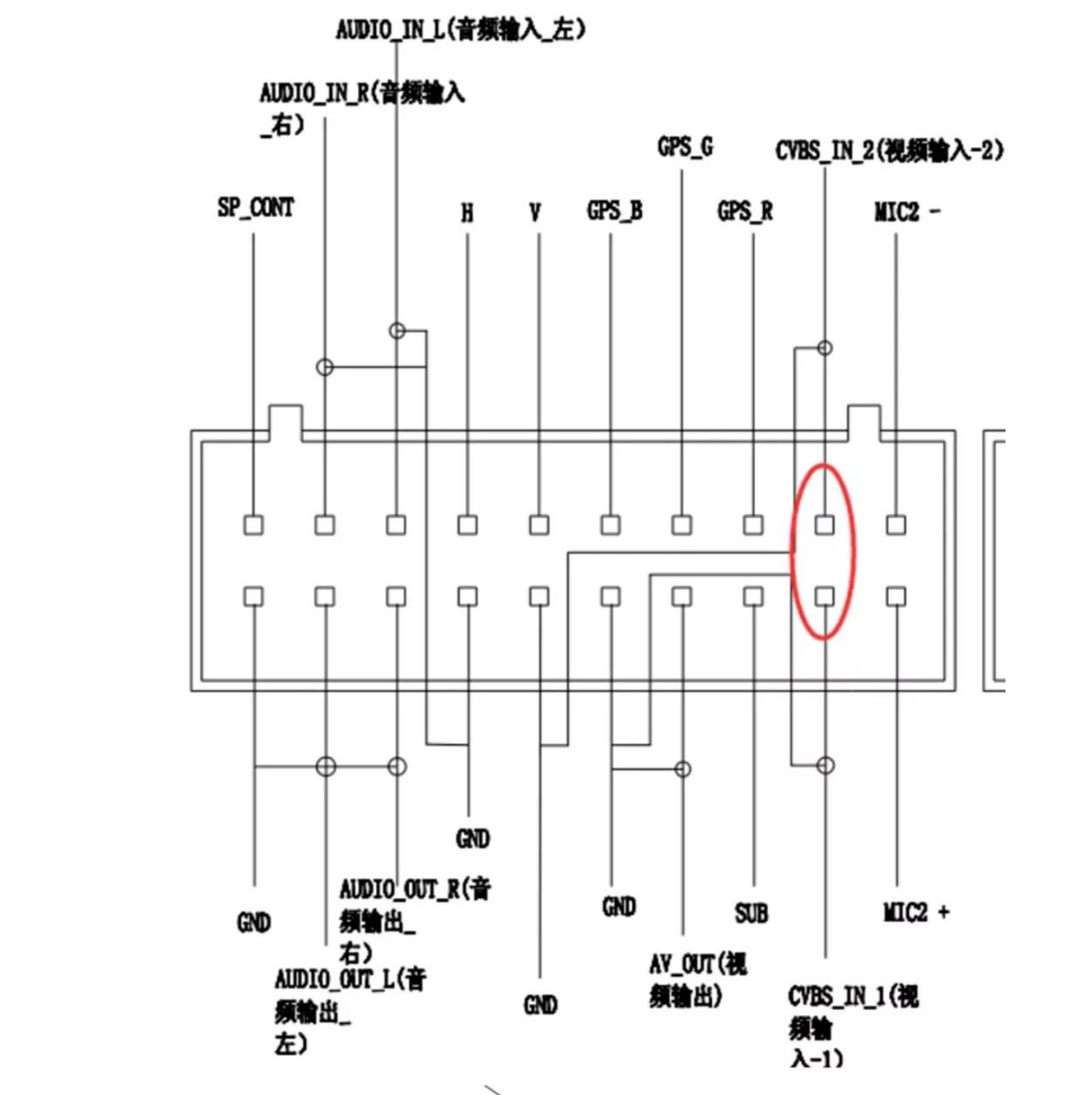

看这个定义

实在不会找，对这个标签

接着去选择车型协议，这儿有个右视的开关
我们需要把它打开，注意，同样需要联网

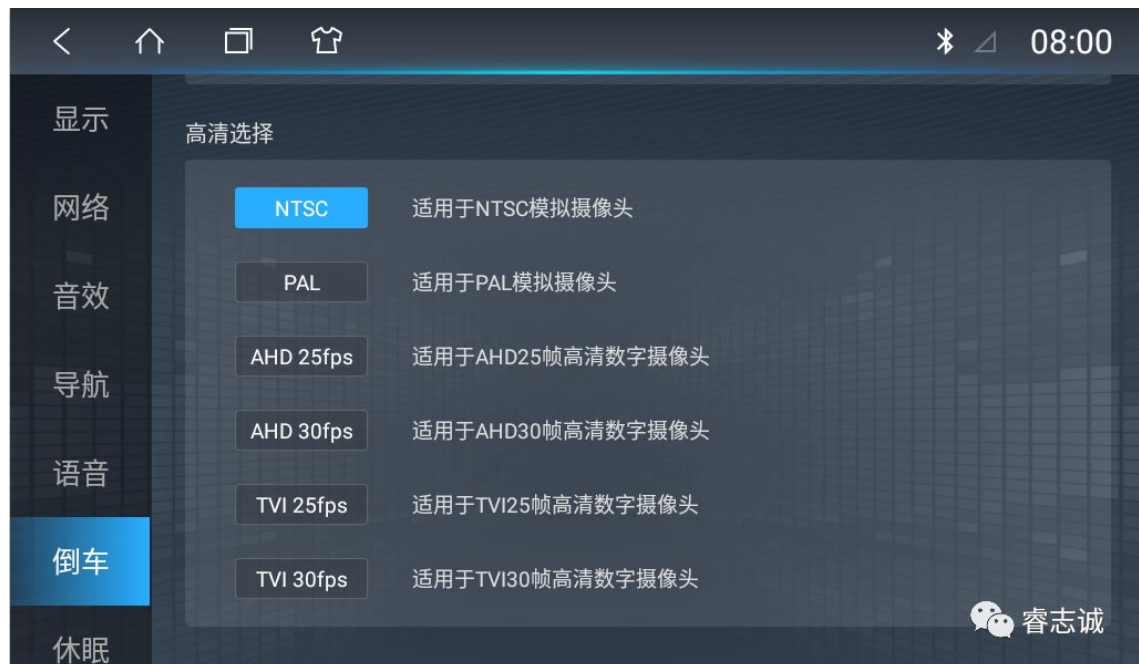

接着要去选择对应镜头的制式，不然会出现无信号的界面
一般原厂的都是NTSC或者PAL的。


3、360全景/倒车后视
原车自带360全景
拿丰田荣放RAV4举个栗子：
原车是带360全景，在更换了车机后，怎么在新的车机上显示呢？

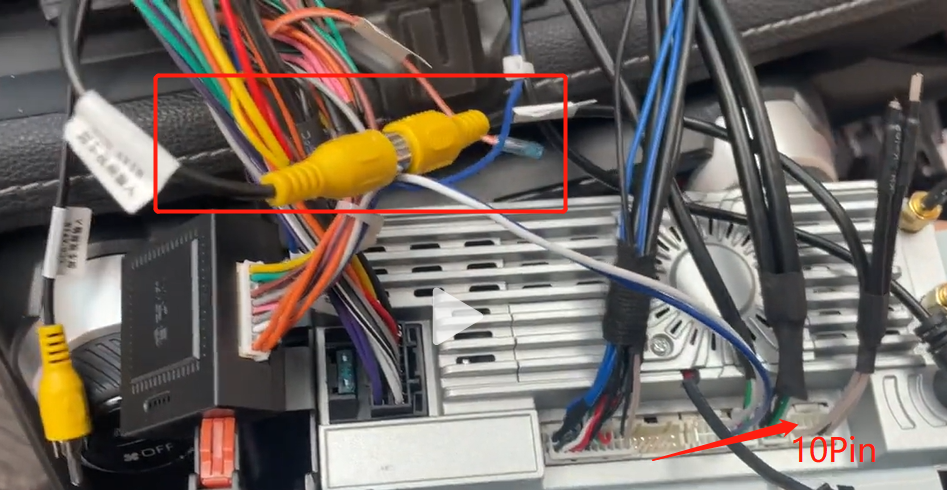

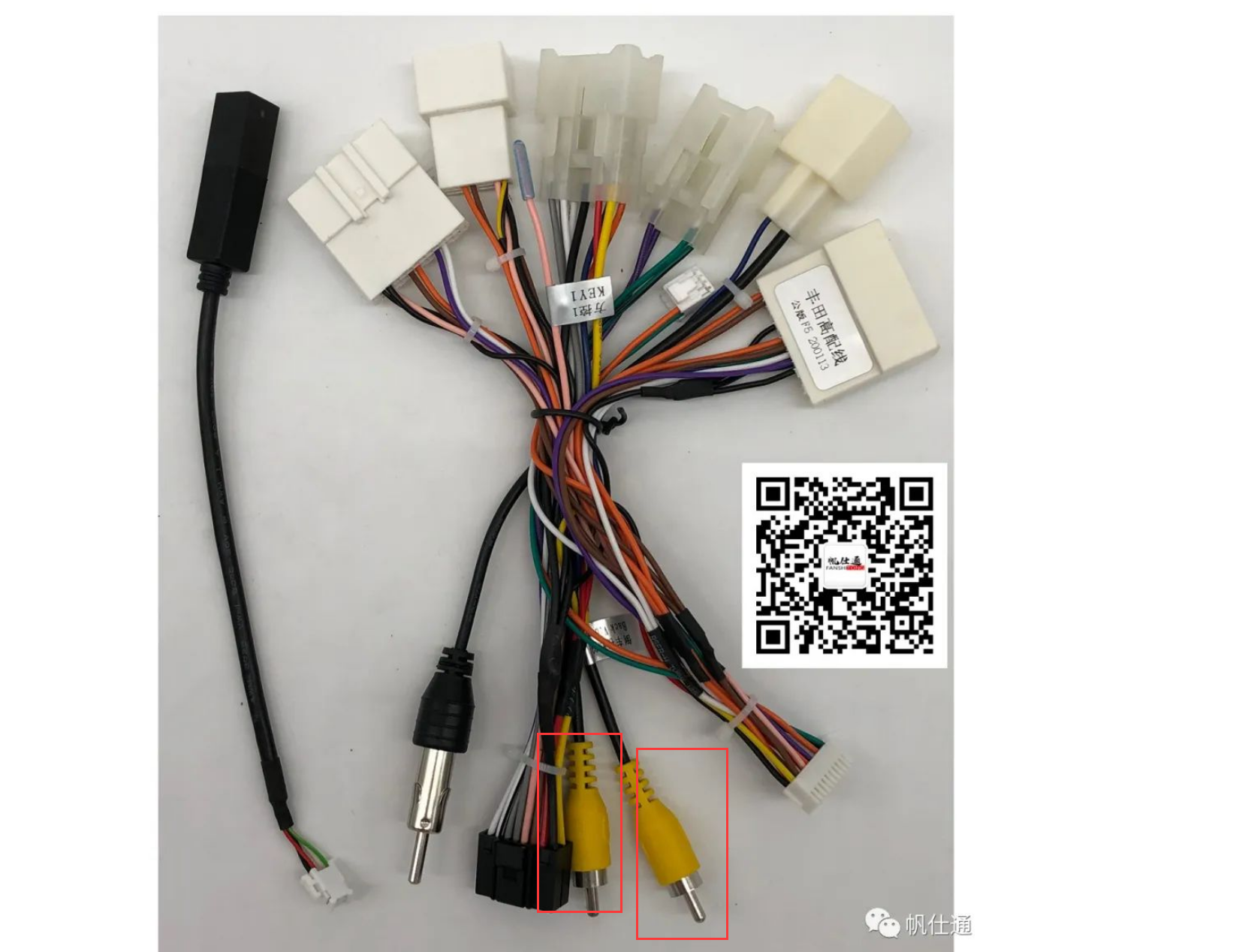

这个是RAV配置的电源线材。可以看到有两个黄色的插头
他们的作用是传输360/倒车信息

我们把他接到10P的倒车后视的接口就好了

如图连接：

另外一个倒车输入留着备用就行，不需要连接。

哈佛H6改装记

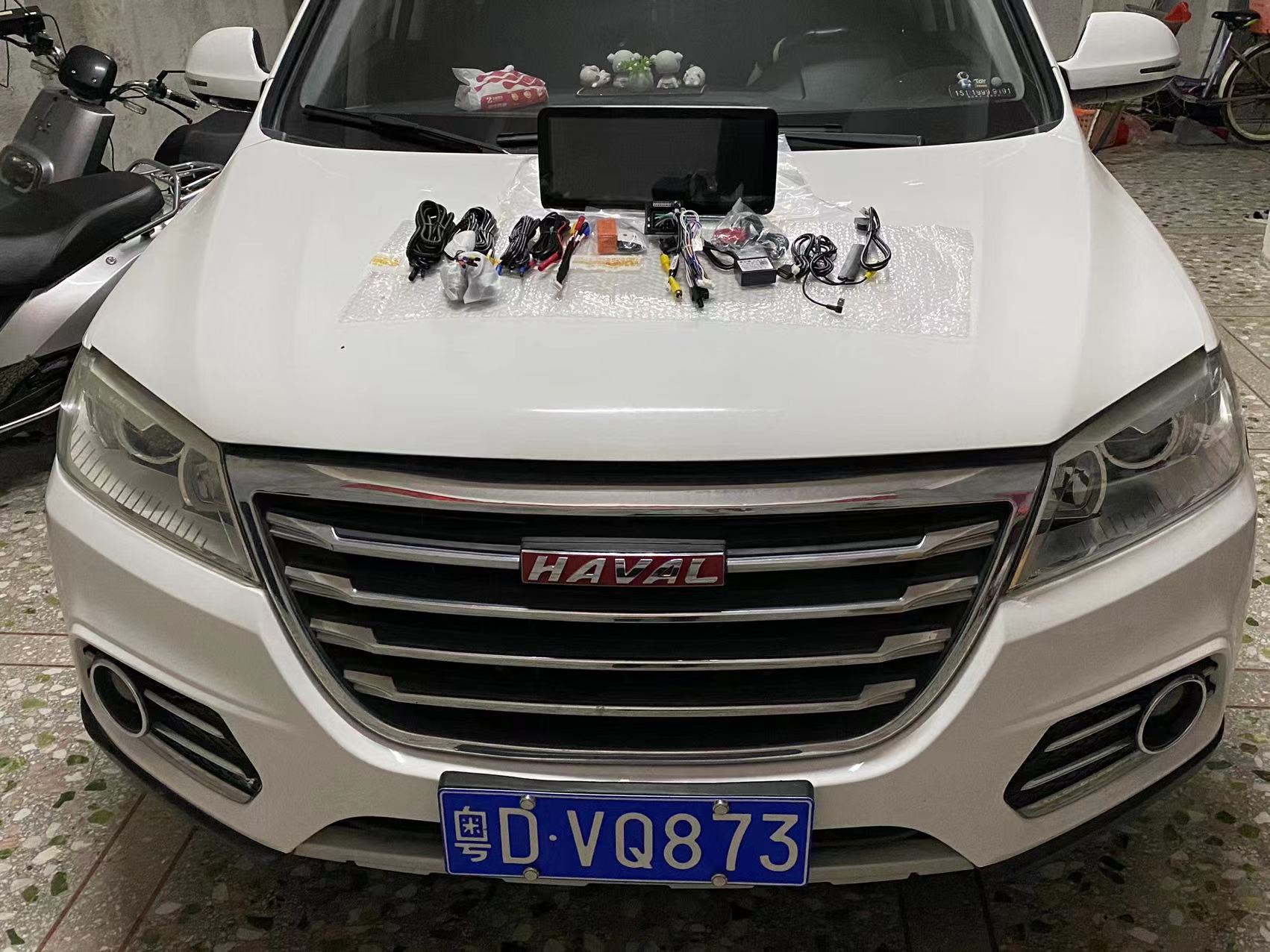

到货后，给所有配件拍了张照片

不止改装了主机，还加了360全景摄像头，。
拆中控

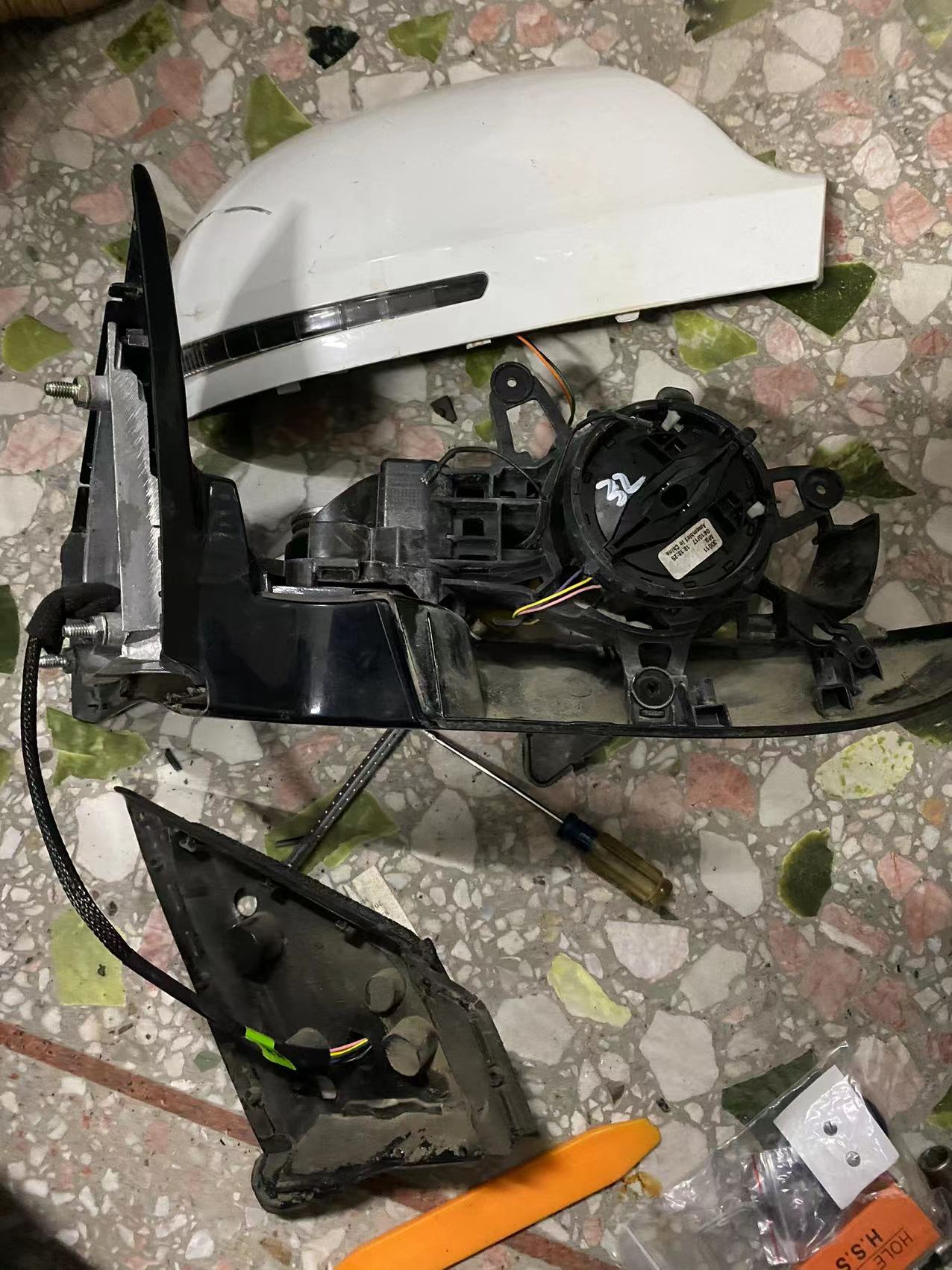

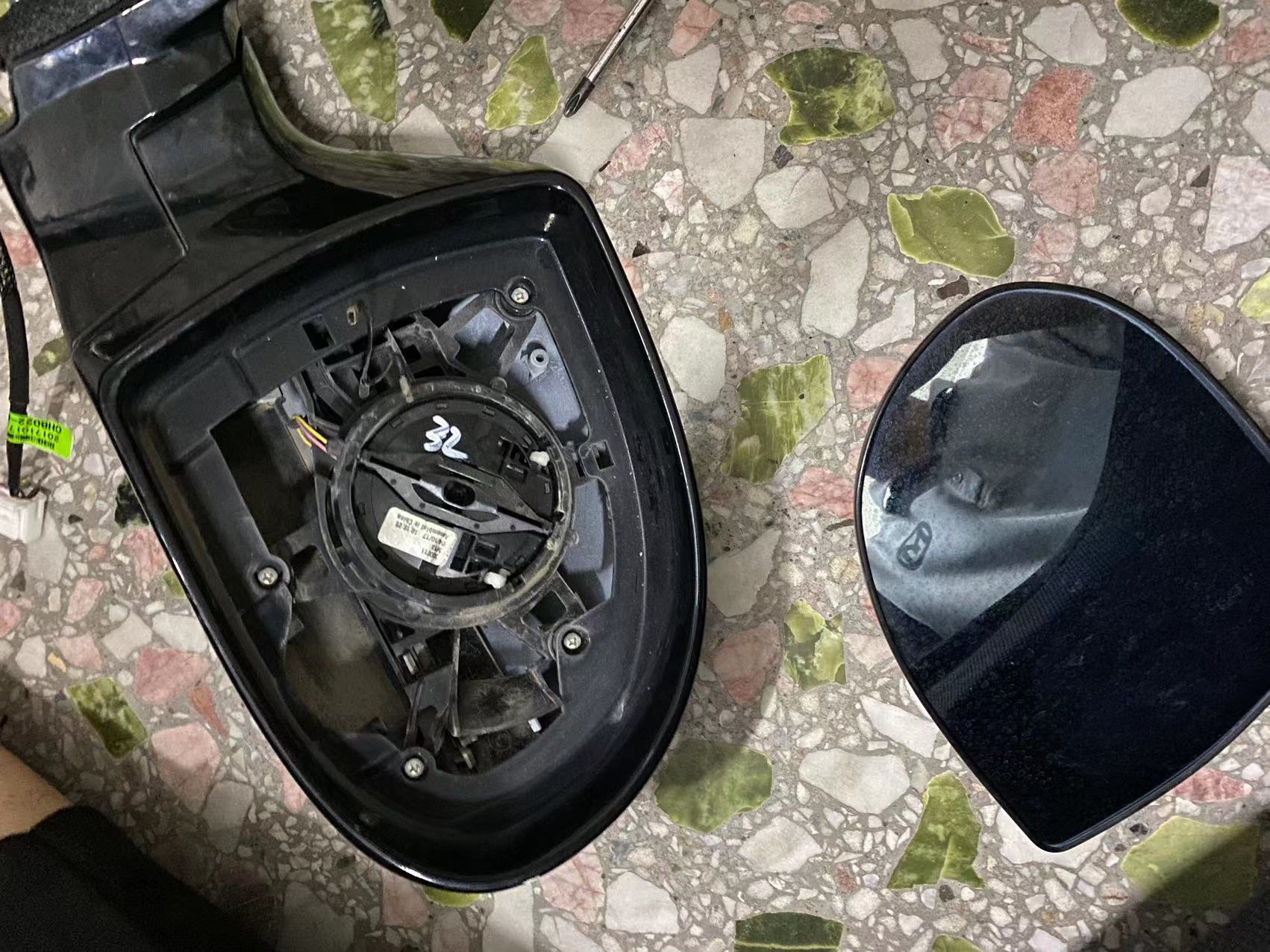

拆镜子

因为要在把左右摄像头装袋后视镜里

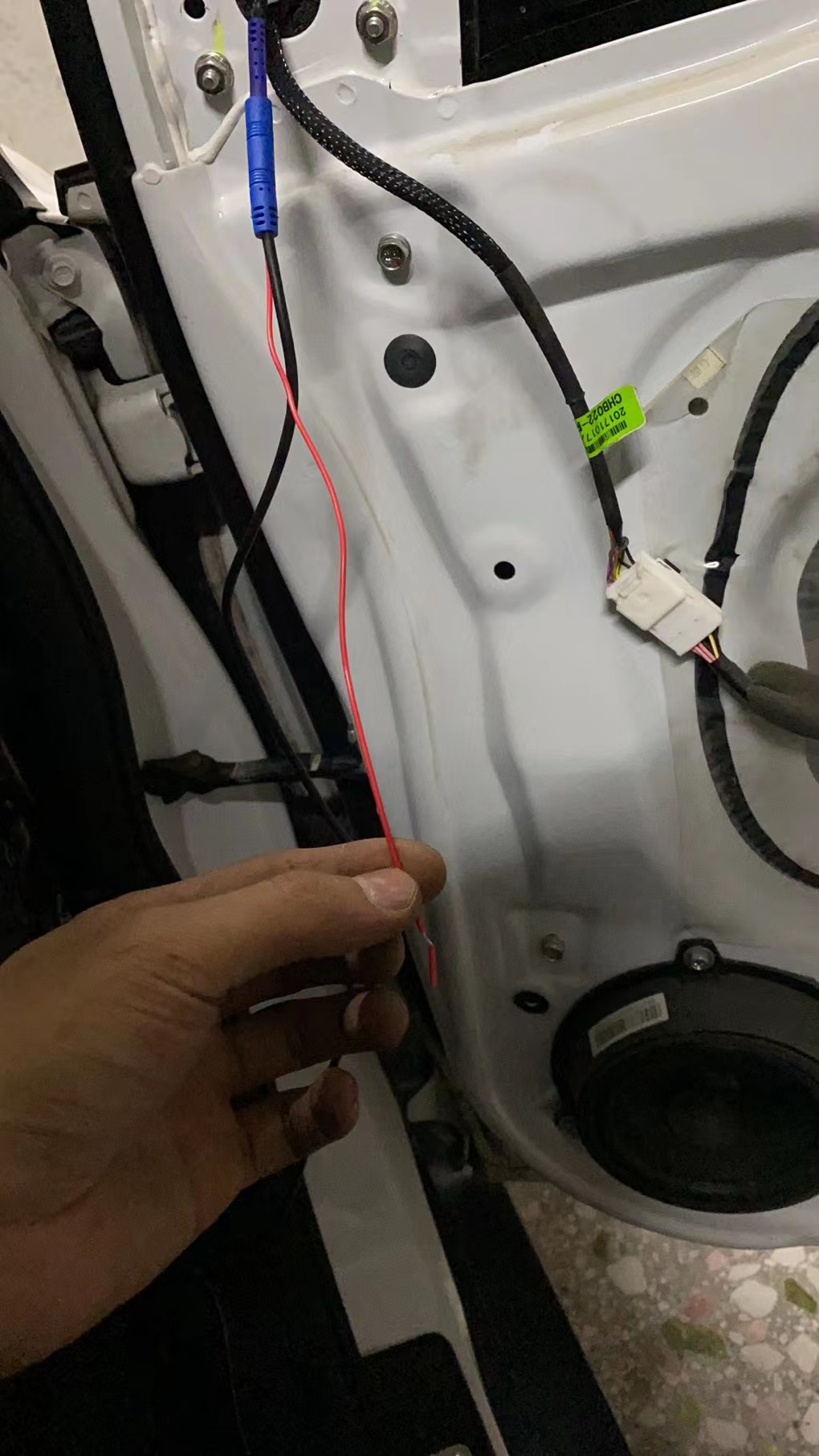

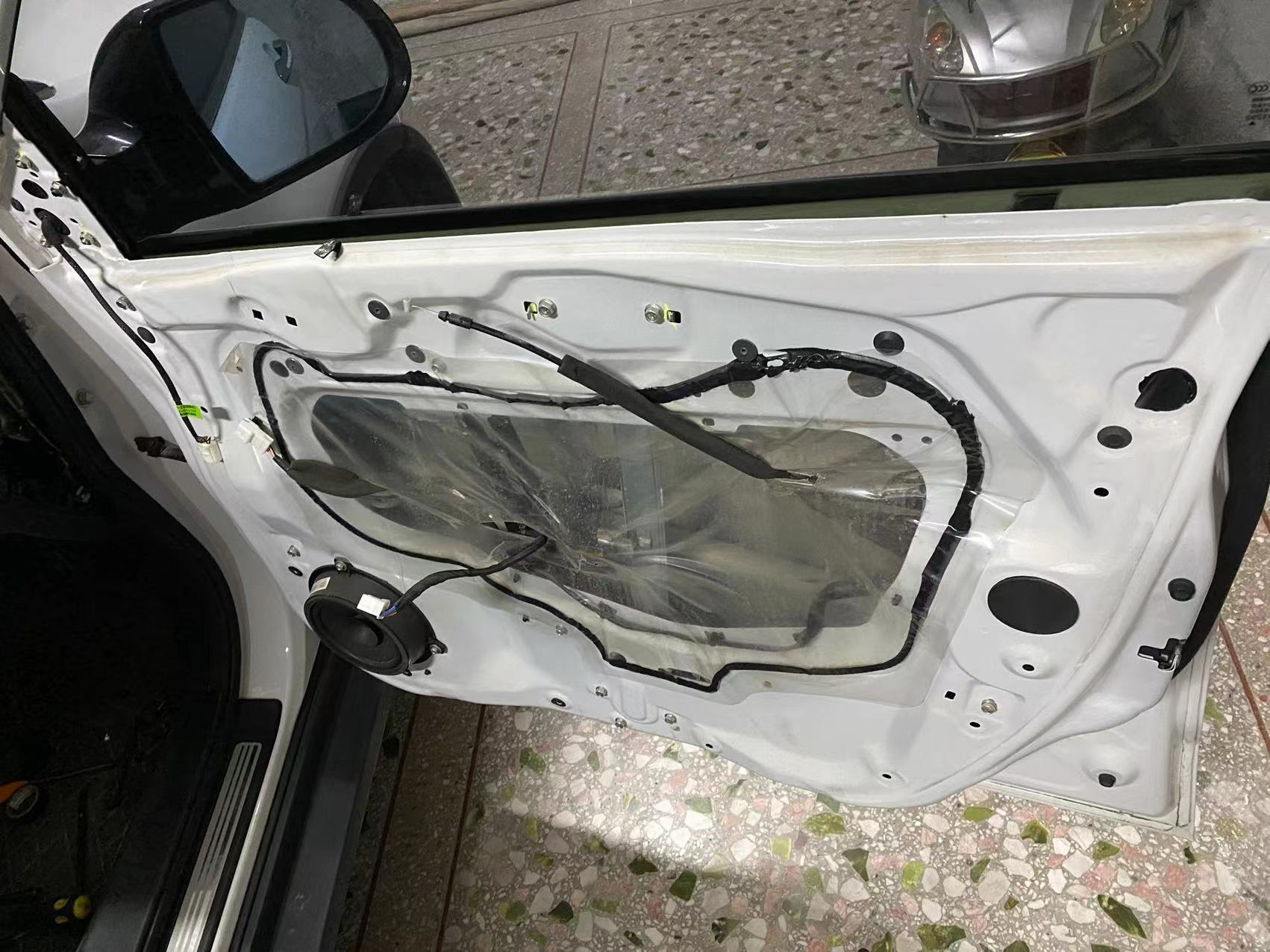

拆门板

后视镜的线要往这里走
这个红色的线，要接到转向灯的正极。

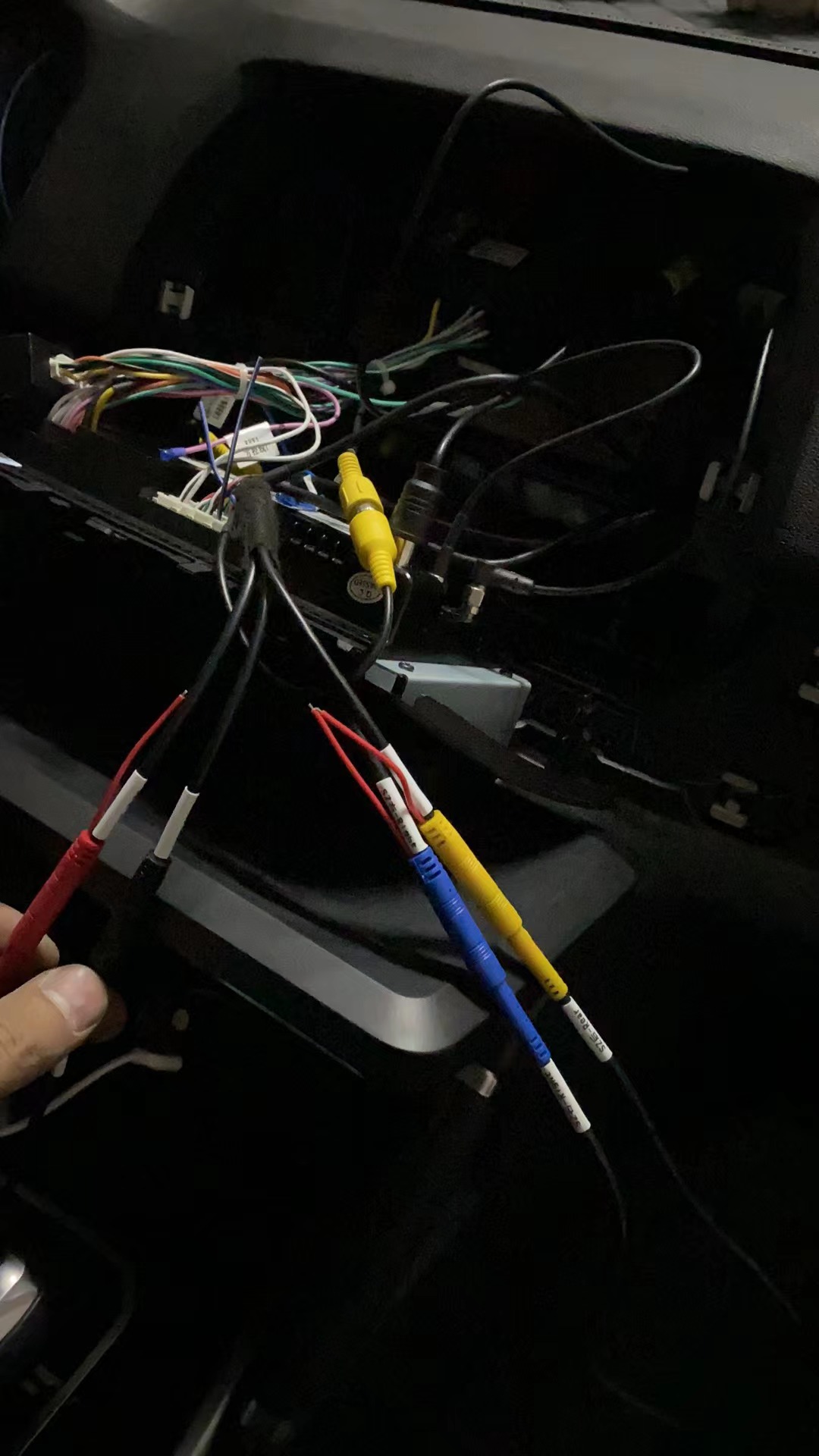

历经不知道多久，终于接完了

有画面了

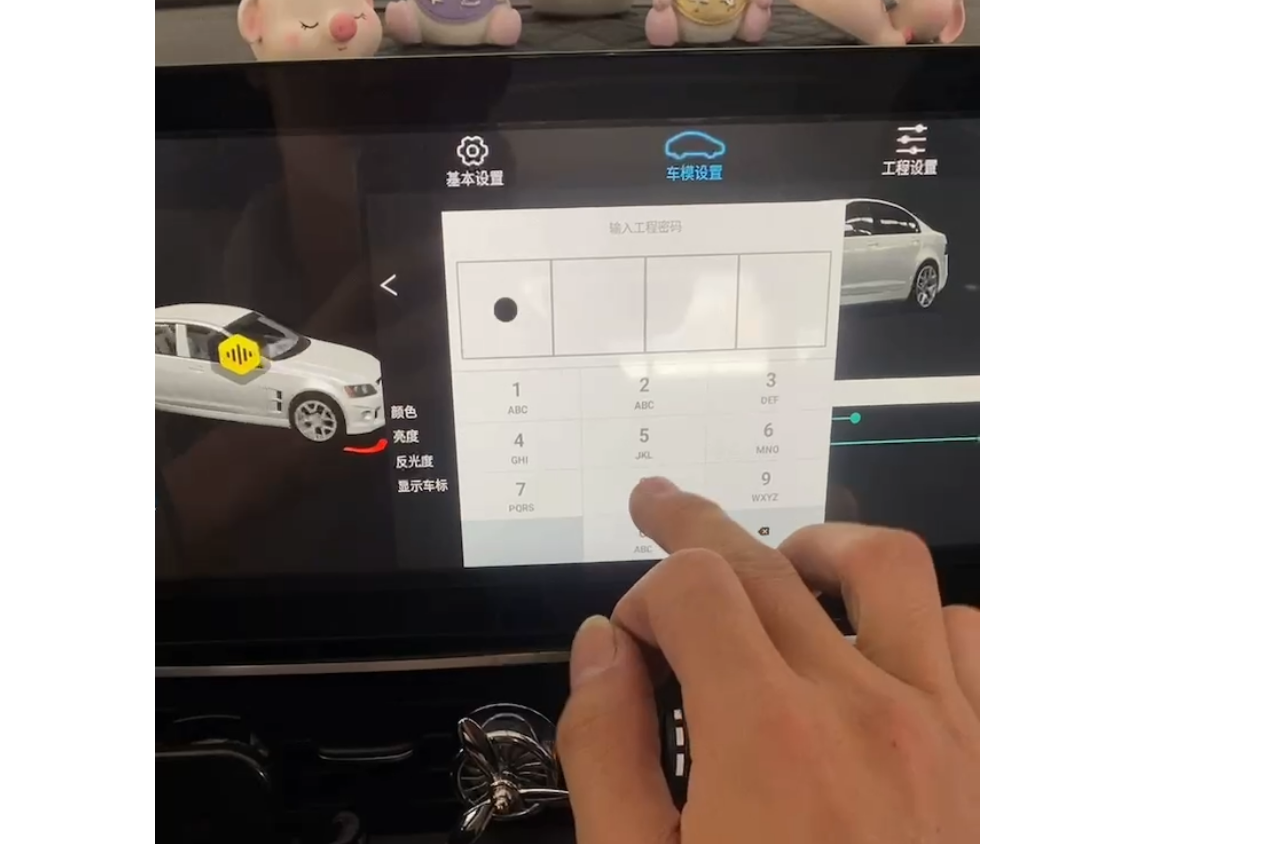

还有这个工程设置，密码是4321

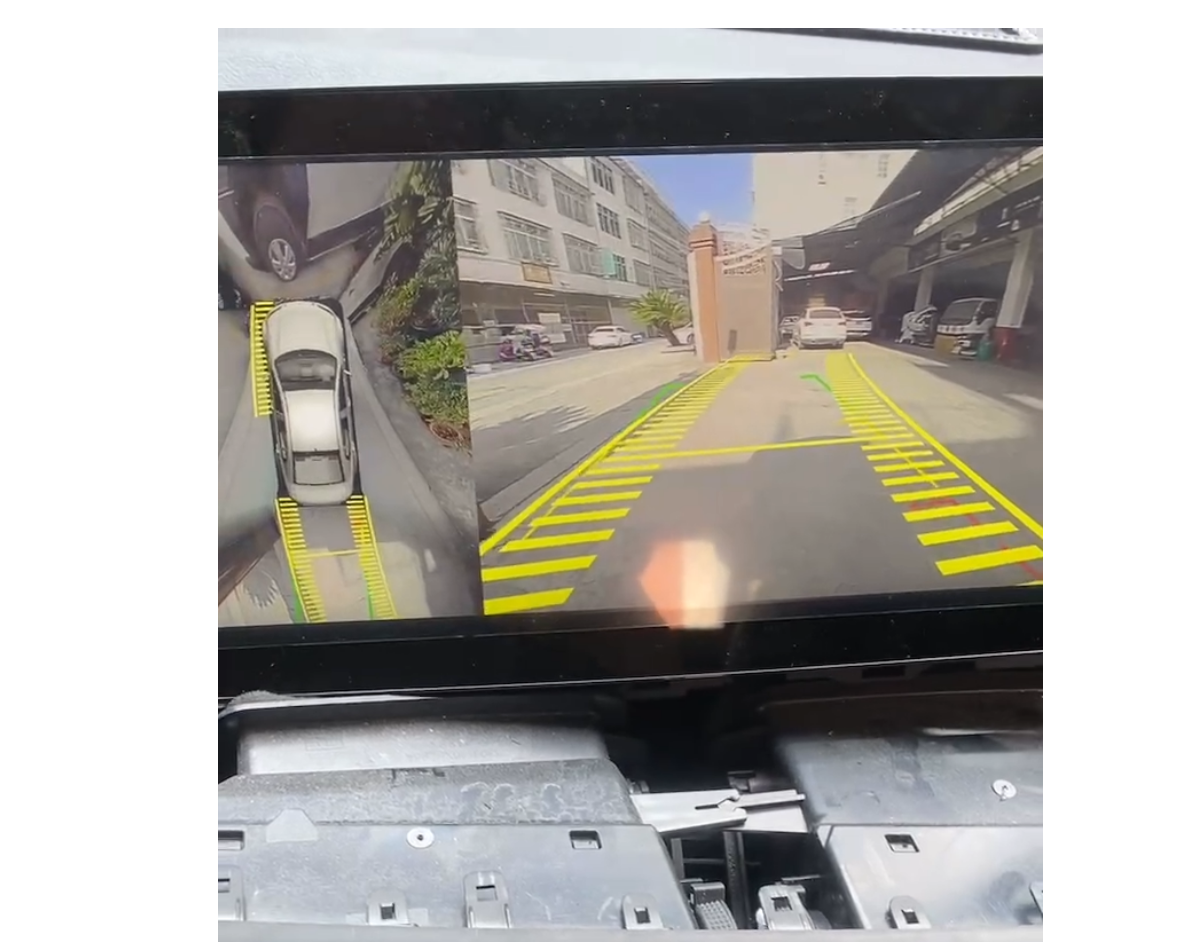

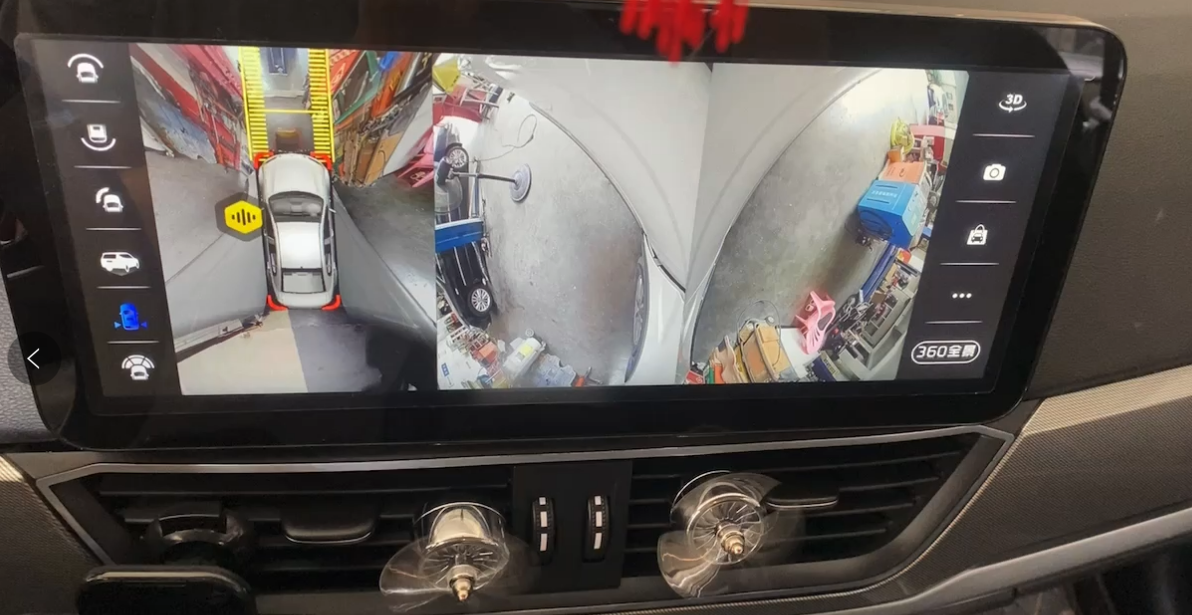

装好了，看看效果
大双闪
左右画面都有了，过窄路方便很多！

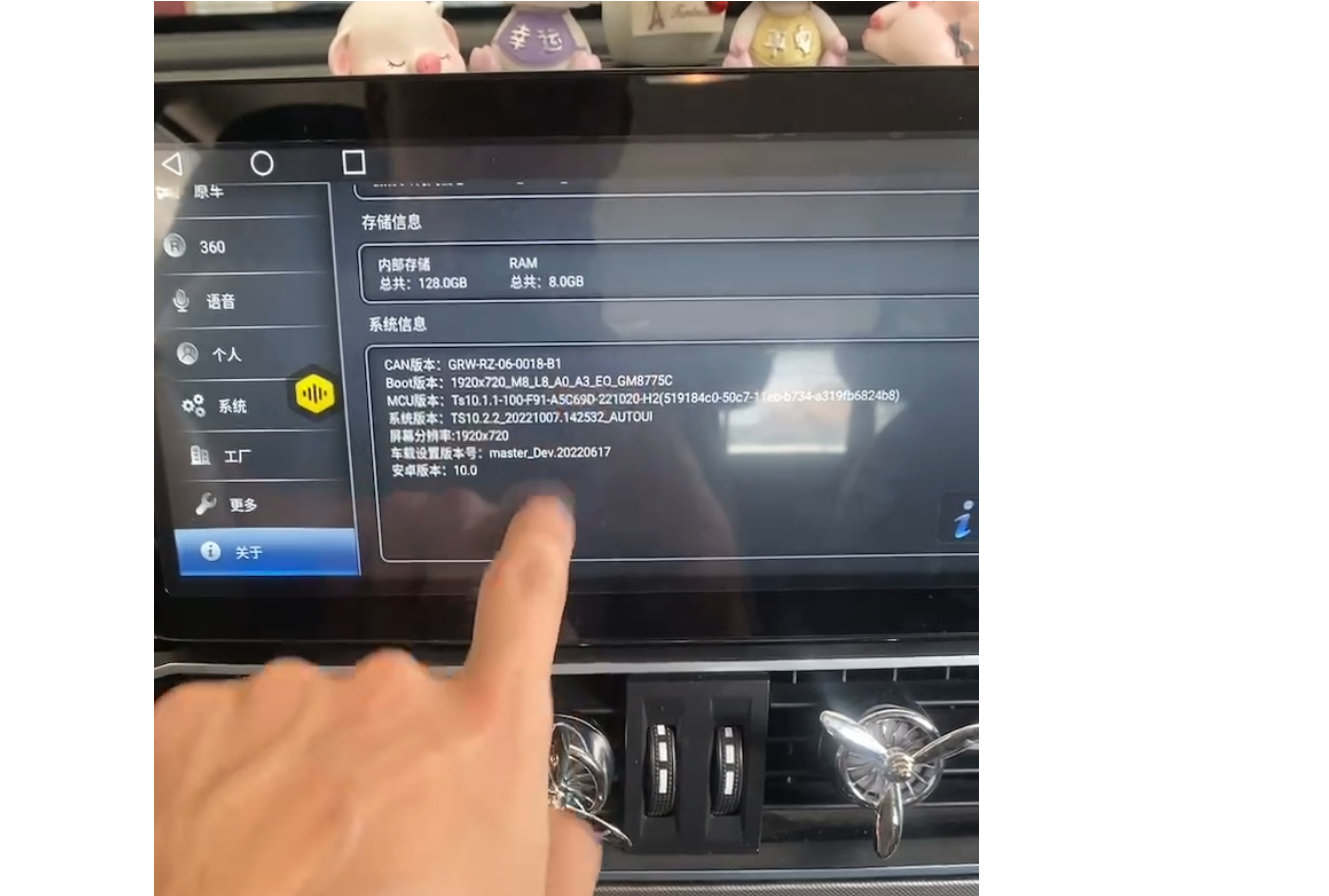

上一个配置
8+128看起来舒服多了。
